[求助-西门子PLC300/400] PLC与上位机通讯不稳定

terkcov

已解决问题： PLC与上位机通讯不稳定

kenawcl

问题可能处在于你的同一个DP端口同时为现场总线的ET200M工作和上位机的DP通讯，如果你的通讯架构是这样的话，出现上述问题就必然了。解决的办法只能更改你I/O模块的通讯总线方式或上位机通讯方式。具体原由siemens公司也没有给出令我满意的答复。




amy328

-----------通讯走的是什么，DP还是以太网，或者是其他的，是不是有干扰，通讯线的做法和走法要规范，避免干扰

                                                                                                                                                                                                            不知道楼主走什么通讯方式?
曾经遇到此问题,后来通过如下方法解决了,不妨试试
如MPI通讯
把通过PLC前的 钩钩 去掉!

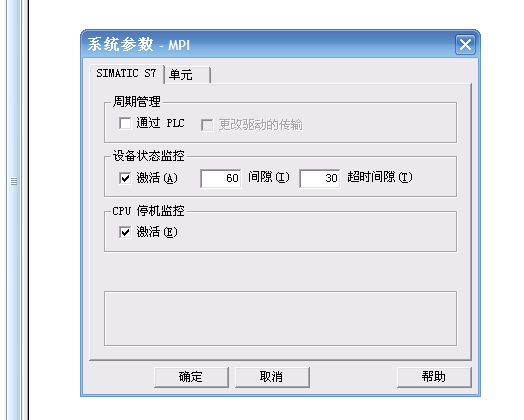

见截图
也就是说变量的刷新不要通过PLC来完成 这样使PLC通讯负担增大了！
后来此问题咨询了客服 他们也解释不清楚！

图片说明：1，截图说明


                                                                                                                                                                                                            八成是干扰引起的。

                                                                                                                                                                                                            换个DP头试试，我碰到过类似的问题，

                                                                                                                                                                                                            建议1.检查每个节点DP 终端电阻是否置正确位置（首尾置于"ON",其他至于"OFF")。
2.检查通信接头是否紧固。
3.检查PLC和WINCC通信速率和接口是正确设置匹配。
4.采用品牌的通信电缆和接头，检查通信距离是否超出范围（有必要需加DP中继器).
以下仅供参考:
如何通过正确的参数设置来保证通信的正常，以及面临一些通信问题时（如通信时断时续，变量更新慢甚至不更新，或者还有些现象疑似通信问题，如命令执行滞后、画面切换缓慢等）如何诊断排除.能走以太网，就走以太网，其次DP,MPI不考虑，太慢！
1.网络问题：我曾经在项目中遇到过；在项目投入正常使用前，我们用思科的交换机进行实验，结果就是画面切换的速度很慢。好在第2天就连到了OSM上，画面切换一切正常。并不是说思科的交换机不好，而是我们用的思科交换机有问题。因此对于画面顺畅运行的基础是必须保证网络的正常；包括交换机，网线，接头等等。尽量使用工业级产品，可以对系统的稳定性得到好的保障；而且对于安装，走线也要尽量考虑安全，稳定。
2.再有就是对于脚本的使用。过多的使用脚本必定会带来机器负荷的增加。因此对于脚本的使用也要有限制的。
3.计算机的配置：西门子都提供了不同版本的WINCC与PLC兼容的最低配置。当然这个最低配置是允许条件，但尽量还是按照推荐配置或者更高配置进行配置。机器的本身性能是系统好坏，稳定与否的关键。
4.通讯介质，方式以及速率：这方面当然目前最优选择是以太网。是提高通讯性能的关键。也是WINCC运行速度的一个保障。但往往这方面的配置不能以工程人员的意志转移的。
5.通讯距离：距离越短，速率就有提升的空间，自然通讯速度上来了；但这个速度也不要无顾虑的提升。毕竟速度越快其稳定性就相对不够。适中最好。PLC与WINCC的通讯如果很长的话，尽量使用光纤转换器OLM，中继器等设备；这样能保证长距离的通讯质量。

                                                                                                                                                                                                            我觉得有两个原因：1：有干扰；2、在WINCC上有的输入输出地址在PLC中没有找到
