[求助-西门子PLC300/400] 关于UDT的应用问题

sm0769t

定义UDT1名称为uGENERAL_CTRL，在DB1中增加变量名为ServoValveCtrl（数据类型为uGENERAL_CTRL），在程序中我调用DB1其中的某个变量做为开关量，但是想不明白的是：是在哪里赋给它的值呢？？</p>

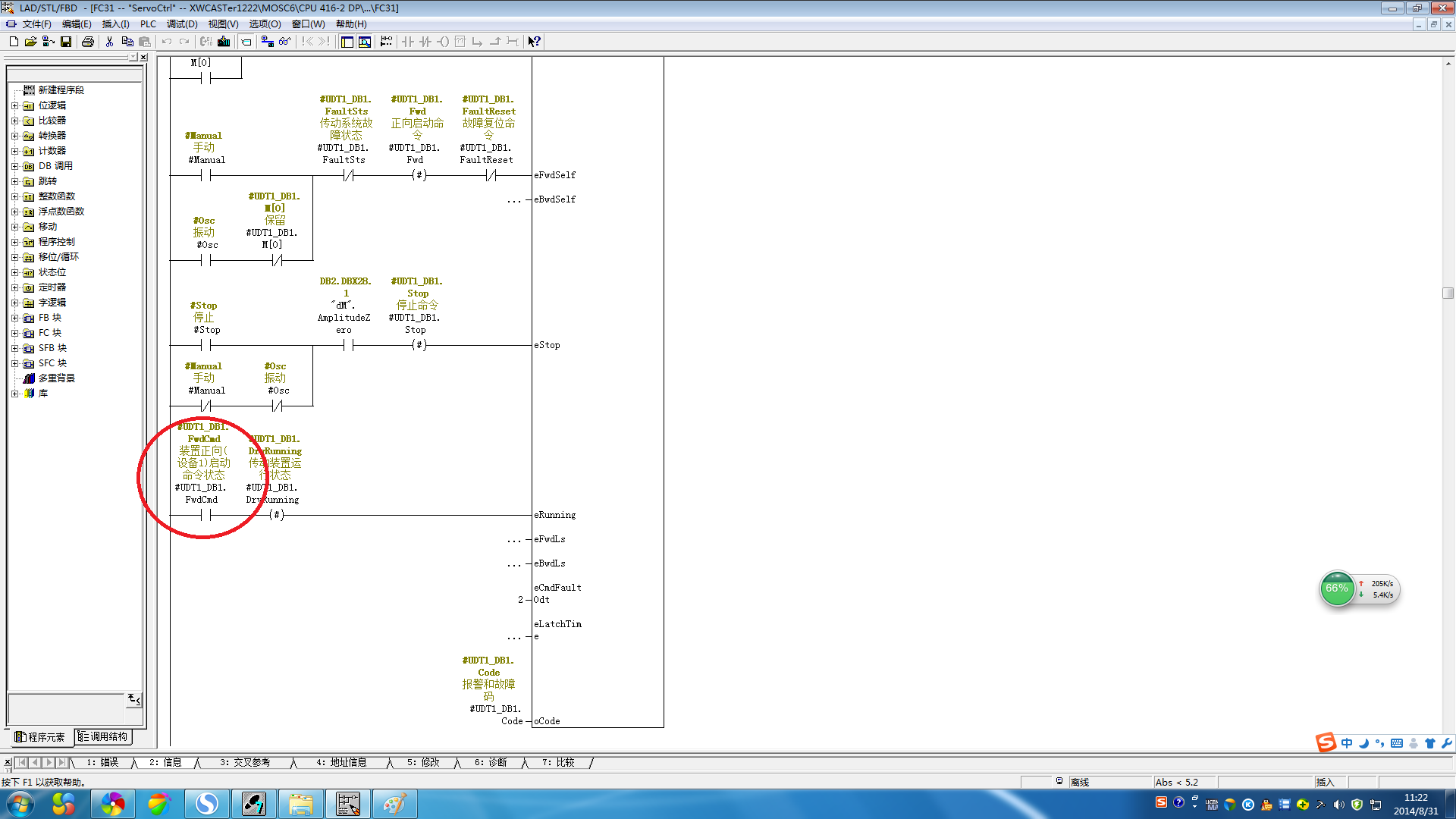

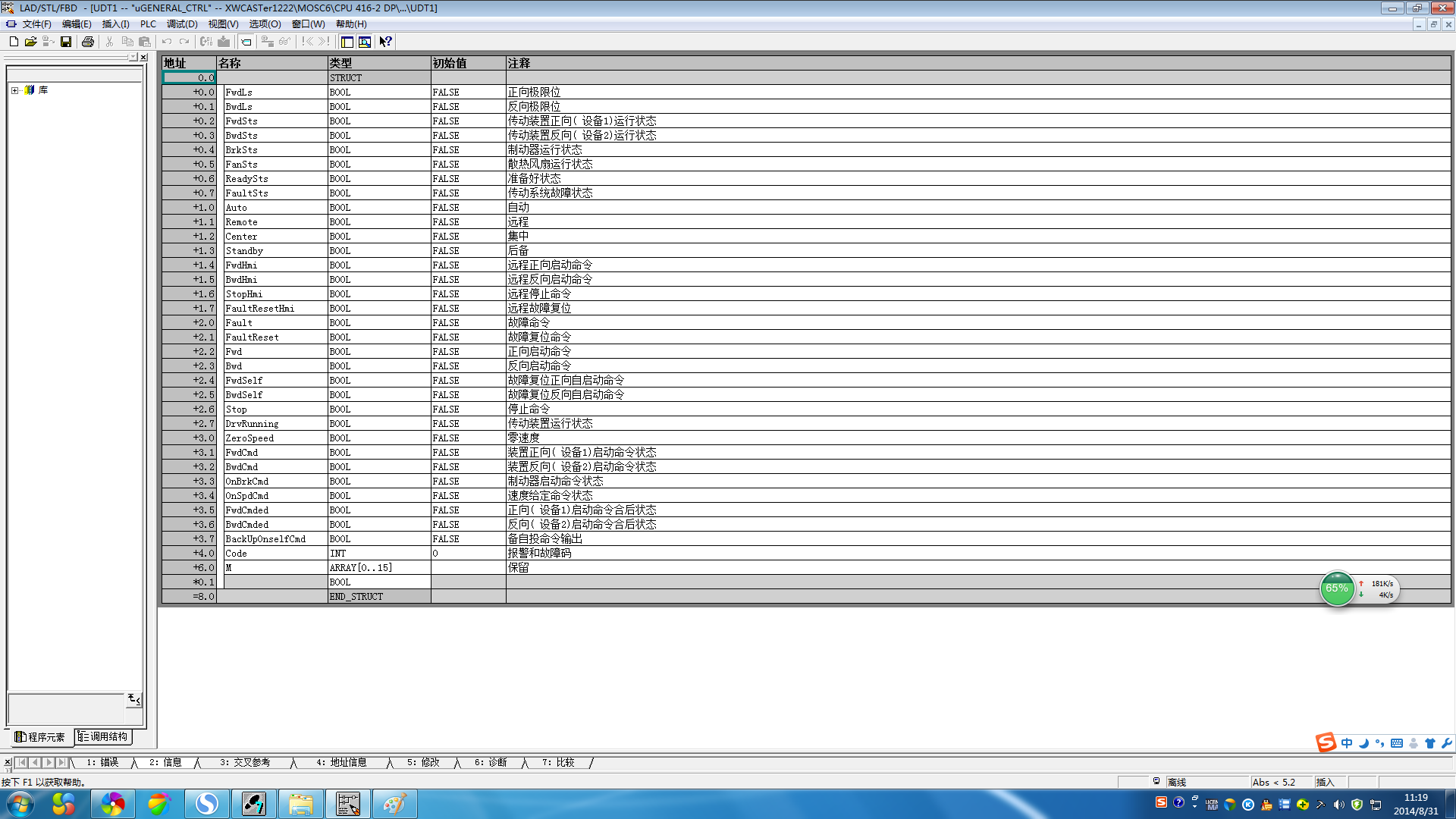

图片说明： 1，程序 2，UDT

晴天雨天

首先你的这个变量是临时变量，并不是你DB块中的变量。

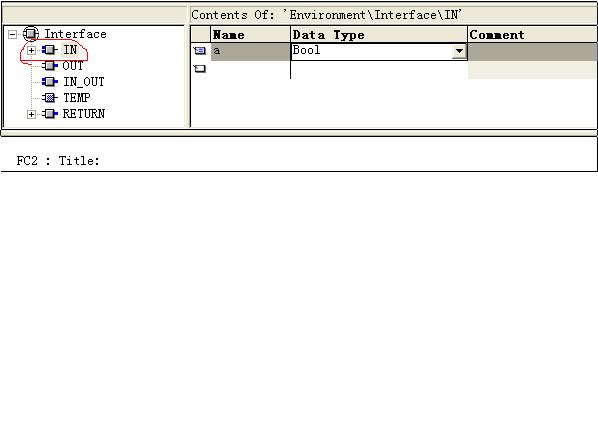

带“#”的变量是在程序块的上方的变量声明表中定义好的。这个变量的赋值在这个块中，首先看看它是不是被定义的输入类型，这样 在调用此块时由外部实参直接赋值。若不是则使用GO TO功能查找。

图片说明：1，1





wbnrreu

这个“位”你在本功能中查找一下，是否有赋值的程序段。

                                                                                                                                                                                                            1、用goto location查找如果，没有地方给它赋值，那就可能是上位机直接赋值的。

                                                                                                                                                                                                            这个位对应db1.dbx3.1，可以通过符号方式赋值，也可以通过绝对地址方式赋值，还可以通过上位、触摸屏等方式赋值。
