[求助-wincc] S7-300plc和触摸屏通过区域指针来互换数据

ohvfqcr

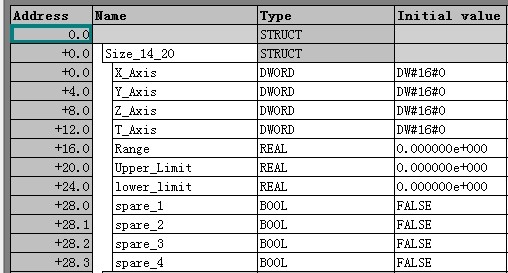

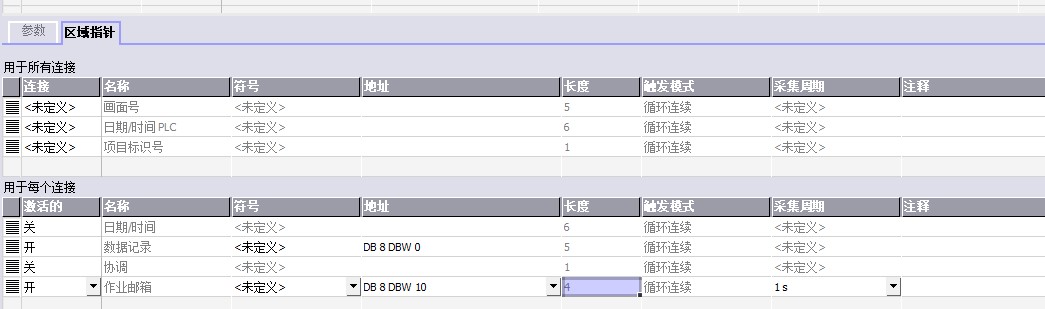

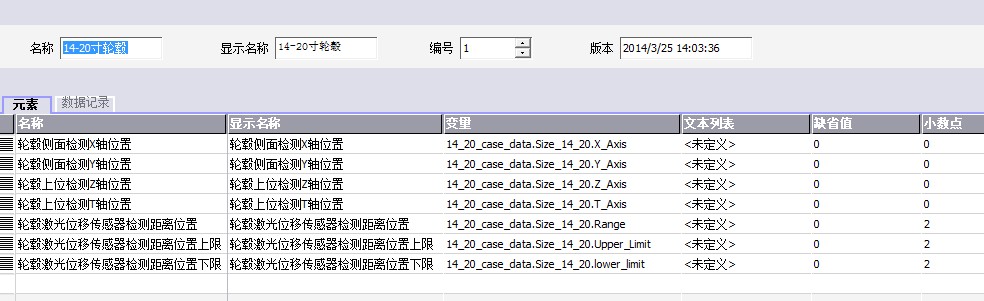

如图所示，我在S7-300中建立了一个DB8的数据块，触摸屏里面的配方也已经建立好了。现在主要是为了实现触摸屏和PLCDB块中的数据互换。怎么想在区域指针里面设置才可以实现这个功能，我看了几个区域指针的说明，就是看不懂，请各位老大解答。最好可以用大哥们自己的意思解释下，什么是区域指针地址，数据记录和作业邮箱的作用，最好可以举个例子说明，谢谢</p>
        问题补充：
我要把配方中所有的数据都写入到DB8相对应的DB数据中。如配方中的DB8.DBD0怎么同步到PLC程序DB8.DBD0当中.我在区域指针中应该怎么设置.具体过程最好是有具体的图示过程.演示我;看一下.并作说明.小弟纠结在这里很久了

图片说明： 1，DB8 2，配方 3，区域指针

乐趣数码论坛

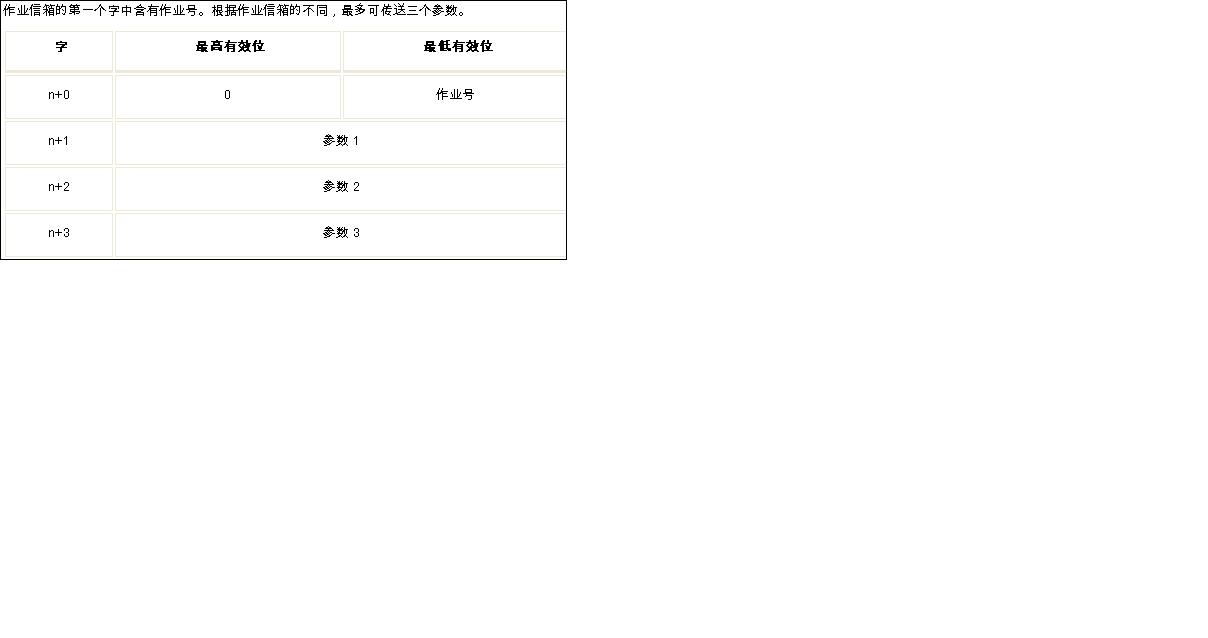

区域指针中每项都有自己固定的格式，在使用时就要对其地址中的内容进行赋值或读取数据，
以达到使用的目的。

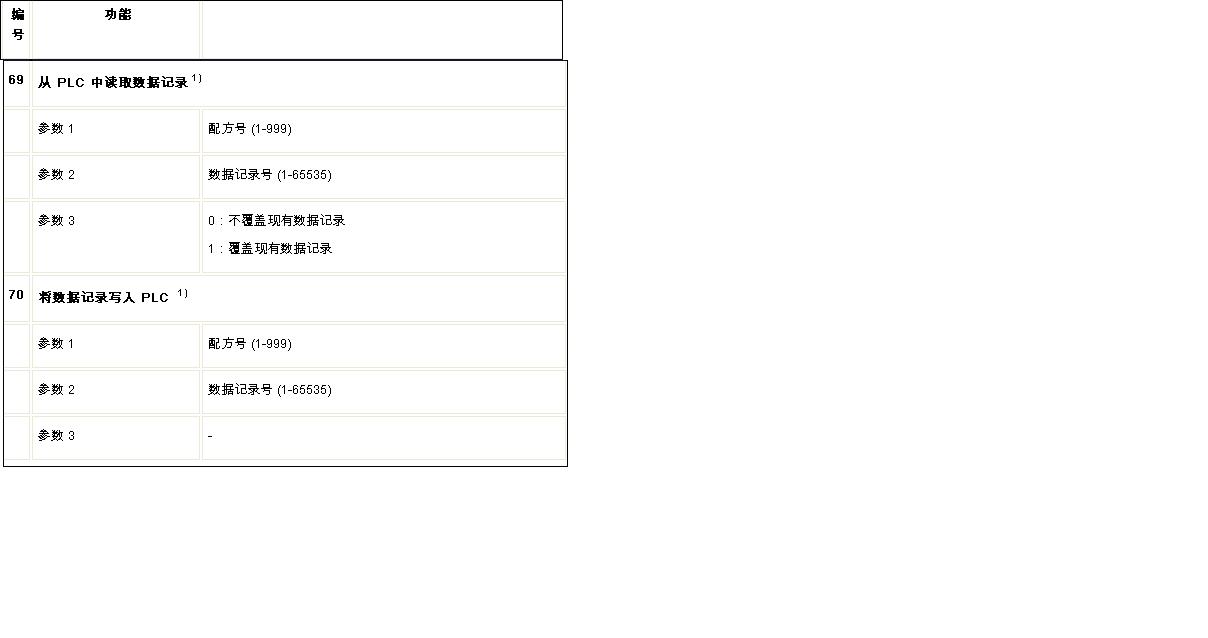

如作业邮箱地址为DB8.DBW10，按照附图所给的格式，对DBW10赋值70表示将数据记录写入 PLC 中的变量中，变量就是你元素里关联的变量。对DBW12赋值1(配方号)表示你要对配方号为1的进行操作，对DBW14赋值1表示你要对配方1中的数据记录号为1的变量进行写入到PLC变量的操作。

图片说明：1，1  2，2
