[求助-西门子传动技术] MM440 设定频率与实际频率的偏差值比较

terkcov

请问一下： MM440 中想实现一下功能该怎么设置参数？ r64 中的值与一个固定值进行比较，大于该数值时继电器动作，反之继电器不动作！</p>

板蓝根

可以用自由功能块的比较功能来实现，参数设置如下：
P2800=1，使能自由功能块
P2802[12]=1，使能比较器1
P2885[0]=64，比较器1的第一个比较参数为r64
P2885[1]=2889，比较器1的第二个比较参数为P2889
P2889=希望的偏差值
当r64大于等于P2889的值时，r2886为1。
注意r64是浮点数，连接到P2885[0]之后直接转换为百分数了，P2889为可设定的常数，单位是%，也就是说在P2889里设置1.00，其实就是1%。




xaagrpb

mm440的状态字r0052的bit 8位，就是表示的设定频率与实际频率偏差过大。

如果设定频率与实际频率偏差过大，则r0052的bit 8位会自动置1。不过这个偏差阈值好像是系统默认的，不让用户改动。

                                                                                                                                                                                                            可以采用自由功能块中的比较来实现，，p2800=1      2885.0=64  2885.1=设定值

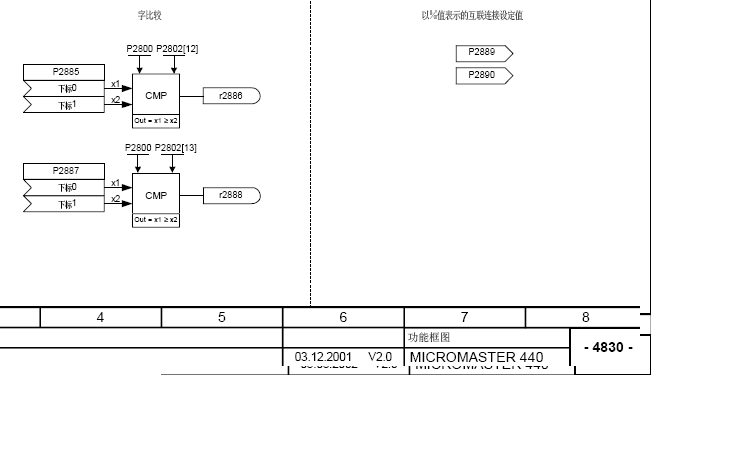

看看功能图4830

图片说明：1，11
