[求助-西门子PLC300/400] 西门子323C-2PTP15针管脚是怎么定义接 ...

euiuxsw

西门子323C-2PTP15针管脚是怎么定义接线的，要进行485通讯</p>
        问题补充：
是313c -2ptp 我写错了写成323c-2ptp了

晴天雨天

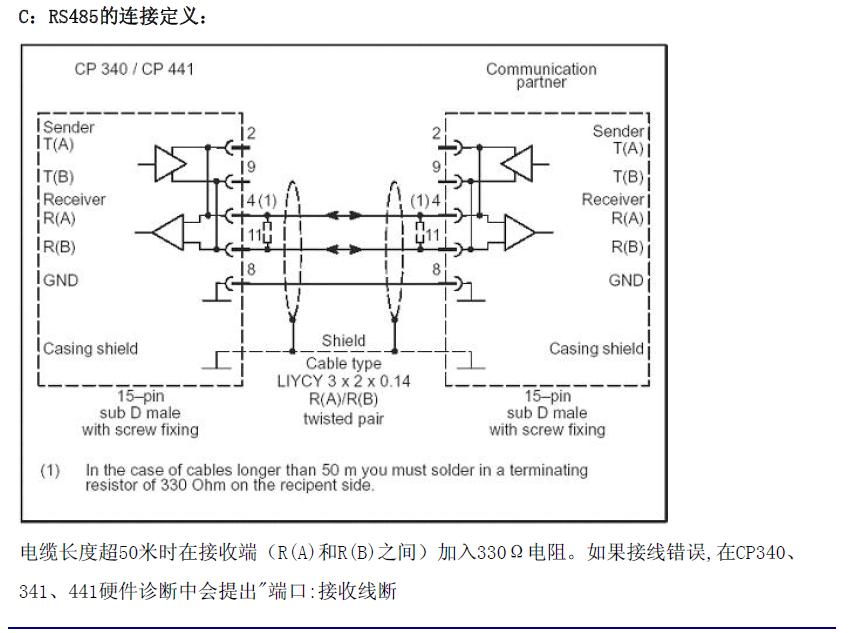

可以参考CP341的RS485接线图，见上传的图片。

图片说明：1，RS485接线图





凯文

管脚定义见附图，一般2线制接4和11即可。

图片说明：1，1


                                                                                                                                                                                                            线可以自己做，也可以购买，楼上提供的接线方式是可以的。
