[求助-西门子PLC300/400] DP匹配电阻5V疑问

vgocaxg

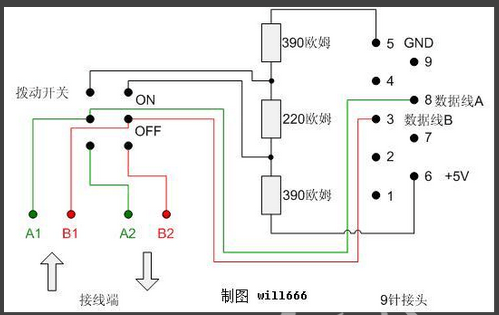

1. 如图中所示，DP的上拉和下拉是接的5V和GND， 因为DP线是两根线+屏蔽层，所以5V肯定就是从站提供的， 比方现在有10个从站，因为每个从站都有可能作为中止或者开始站，那就要有10个独立的5V？如果这样，那因为每个5V之间的零点点位不一样，通信会失败吧。 但是如果是一个5V的话，好像也不是，现场的从站的5V应该都是每个从站CPU的24V转成的5V。 疑惑啊。
2. 请教DP头的屏蔽层是接到了哪里。是接大地？</p>
        问题补充：
DP接头的接地端是接到了哪里？大地吗

图片说明： 1，DP头

gmRFGTgf

1、5V是通过电路转换而来的，只要模块上支持DP协议的通讯，有这个接口，内部就会有这个电源供给。不需要外接。
  2、把DP通讯电缆的屏蔽层压接在DP接头的接地端，就可以了！
