300和200之间通讯，以前的老方案都用的是EM277,但是因为DP总线速度和距离成反比，而且两端都要有终端电阻，终端电阻还需要5v供电，如果供电消失就会出现整个DP网络通讯中断，在工程中我们经常会发现运行了一两年之后，通讯变的非常不稳定，那么如何解决这个问题？

目前最好的办法是使用以太网通讯，在100米内可以使用普通网线，如果超过百米可以使用光纤收发器，距离可以达到4公里，而且由于是光线通路，不受电磁干扰，所以抗干扰能力超强，那么如何构造以太网通讯呢？

有以下几种方案，一种是都用以太网接口模块，比如用S7-300PN的或者使用CP343-1,S7-200使用CP243-1,但是CP243-1需要在程序里做向导，CP243-1需要在特殊块里编程。

还有一种更简单的方案，S7-300用大连德嘉的ETH-MPI（PLUS），它直接插在MPI口上，尤其对于老系统改造非常实用，S7-200用CP243u，它直接插在PPI口上，并且不用额外编程，也不用做以太网向导，只需要填一个表格，所以说比较实用也很方便，价格也比西门子便宜很多，可以说是专门针对系统改造而定制的最佳方案。

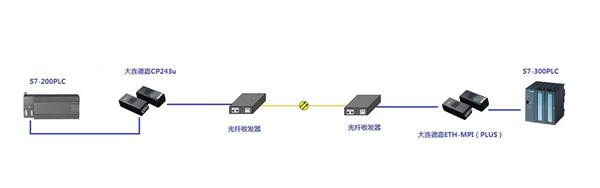

你可以把老项目的通讯方式都换成以太网，如下图：
