[求助-西门子传动技术] 请教S7300---DP 读MM440的参数

湫忝ｄē回憶

已解决问题： 请教S7300---DP 读MM440的参数

luxiabao

我当初学习MM440变频器通信的时候也同样遇到了你所述内容的困扰。这是因为一个是USS通信，一个是DP通讯，由于其使用的协议不一样，通信方式不一样，关于ind的定义也不一样。
1.我们先从《MM440使用大全》说起，第13章通信，13-5和13-6页的讲解。第一个字PKE15--12位为任务或应答识别标识ID，11位总为0，10--0位为PNU的基本参数号。第二个字是IND16位参数说明，15--12位为PUN扩展（PUN页号）并且15位是2^0，11--08位未使用，07--00位为下标。这样一个完整个的参数号是由任务或应答识别标识ID（位10--0）的基本参数号+PUN页号15--12位+下标组成。PUN页号15是2^0，所以当读写参数2000-3999时，15位是1。
再参考13-11页的例子见上传图片1（USS通信），P2010.1表示：第一个字PKE10--0位基本参数号010为十六进制A，第二个字是IND15--12位为十六进制8（二进制1000），11--08位未使用为0，07--00位为下标为十六进制01（二进制00000001）。所以8001就出来啦。

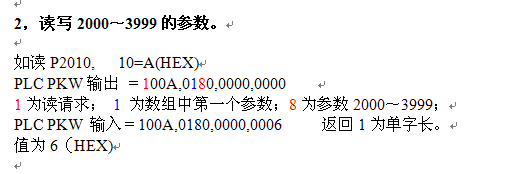

2.我们再回顾仔细看下《MM440使用大全》的标题，上面说讲的内容是13.3节全部是USS协议，而13.4和5节内容是PROFIBUS简单介绍，但并不详细，所以我们又查询S7300与MM440的DP通讯相关资料，发现讲的IND是0180。这是由于其使用的协议不一样，通信方式不一样，关于ind的定义也不一样，上传图片2（dp通信）。由于参数P2010，超出了0-1999的范围，因此必须借助IND的高低两个字节来指明参数页码、参数下标。
USS通信中，高字节指示页码，低字节指示下标，因此是8001。在DP通信中，高字节指示下标，低字节指示页码，因此是0180。
问题补充：
可参考《MM440使用大全》里相关内容，下载链接：
http://www2.ad.siemens.com.cn/download/Upload/SD/manual/128.PDF

图片说明：1，图2DP通信  2，图1USS通信
