[求助-西门子传动技术]M420模拟量控制

opwgffu

模拟量0~10V控制变频器 接变频器3、4号接线端子上 一台就可以正常使用 另一台输出频率最大就是24HZ 然后把2号和4号接线端子短接才能是频率达到50HZ 2号端子起什么作用 什么情况下接 什么情况不接呢？？？</p>

kwiwRodT

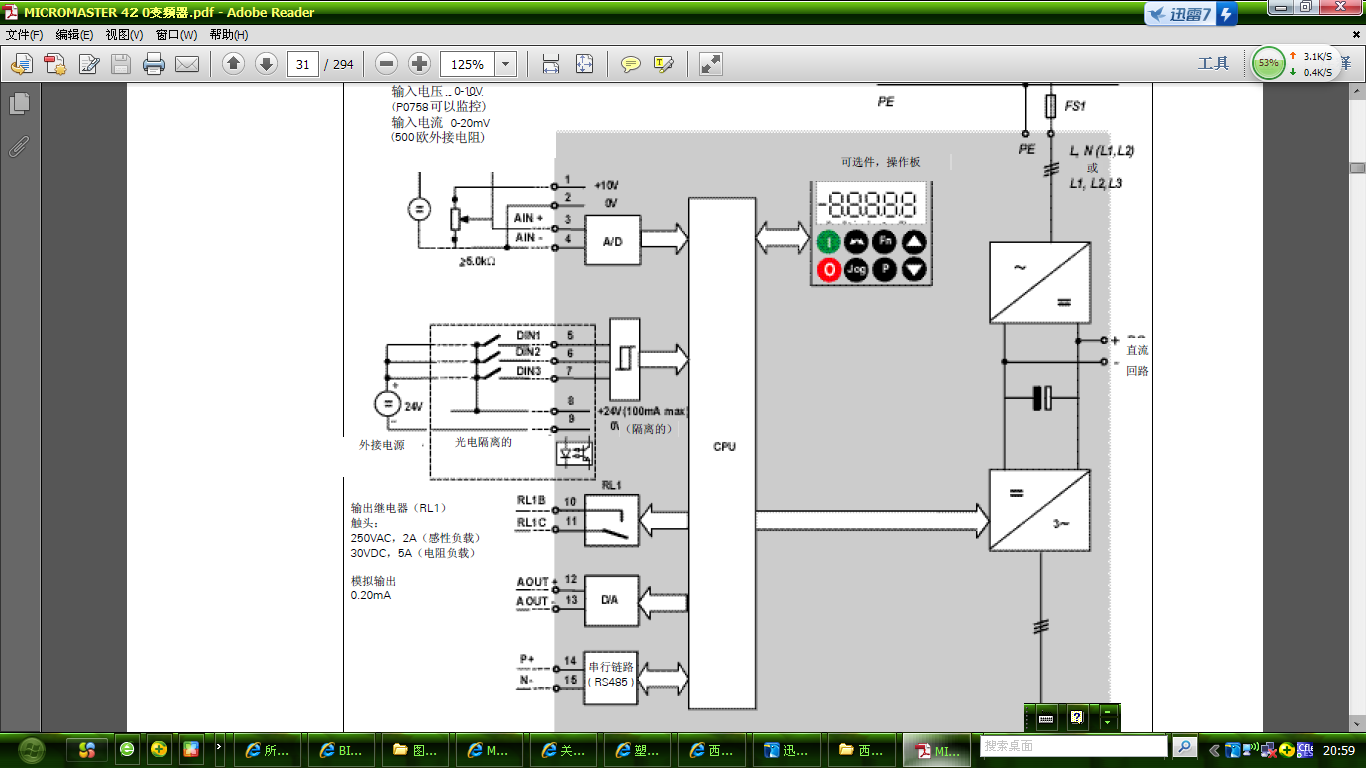

2号端子是变频器内部的模拟量给定的0V电源。在外部输入电压、电流信号时是不用接的。当我们使用电位器给定给变频器。需要把变频器内部的10V电源的地即0V（2号端子）与模拟量的地（4号端子）连接起来。模拟量模块才能读出电压值。可以参见下下面的图片。

图片说明：1，图片





凯文

没有手册吗？下载一个手册研究一下。

                                                                                                                                                                                                            变频器的I/O端子，都是可以自由定义其作用的。

你需要查看一下你的变频器内部的参数设置情况，这样才能分析问题。或者你把变频器的参数设置贴出来，这样也可以讨论。
