[求助-西门子传动技术]M440抱闸问题

lipingrd

1080=5 1217=5 1121=6 以50Hz运转按下停止按钮后，抱闸立即关闭，但电机仍在转动，致抱闸冒烟，不知还要怎样调整。</p>

gmRFGTgf

1.通过楼主的描述，虽不知道你的工艺要求，但调试机械抱闸时一定注意潜在危险，尤其用于起重机时，一定要防止溜钩。变频器一定按电机铭牌数据要求进行快速调试设置、静态和动态调试设置后进行，让电机模型具有最佳稳定性。
2.MICROMASTER电动机停机抱闸(MHB)，用于控制电机停机抱闸，请见上传功能图。
首先建议使用变频器抱闸制动功能来控制机械抱闸，该信号由变频器的数字量输出的“抱闸控制状态信号r0052位12”来实现。外部附加制动单元及制动电阻来进行能耗制动（MM440 75KW以下自带制动单元），利用制动电阻将再生能量转换成热能。
假设变频器以50Hz的固定频率运行，停止时采用机械抱闸进行快速停车。
我写了一下主要相关参数，如有错误之处，请各位大侠指正。
P0700=2控制信号由端子排输入
P0701=16正转为固定频率+ON
P0702=16反转为固定频率+ON
P0731=52.12（也称52.C）电动机抱闸（MHB）投入
P0732和P0733继电器输出根据实际需要配置
P1000=3频率设定为固定频率
P1001=50正转50Hz
P1002=-50反转50Hz
P1080=5最低频率5 Hz
P1082=50最高频率5 0Hz
P1120=5斜坡上升时间（暂定5秒，根据负载情况调整）
P1121=5斜坡下降时间（暂定5秒，根据负载情况调整）
P1215=1允许抱闸制动使能
P1216=1抱闸制动释放的延时时间（暂定1秒，根据情况调整）
P1217=1斜坡曲线结束的延时时间（暂定1秒，根据情况调整）
P1237=4（或5）制动电阻工作及停止周期（P1233和P1236为0）
P1240=0禁止直流电压控制器

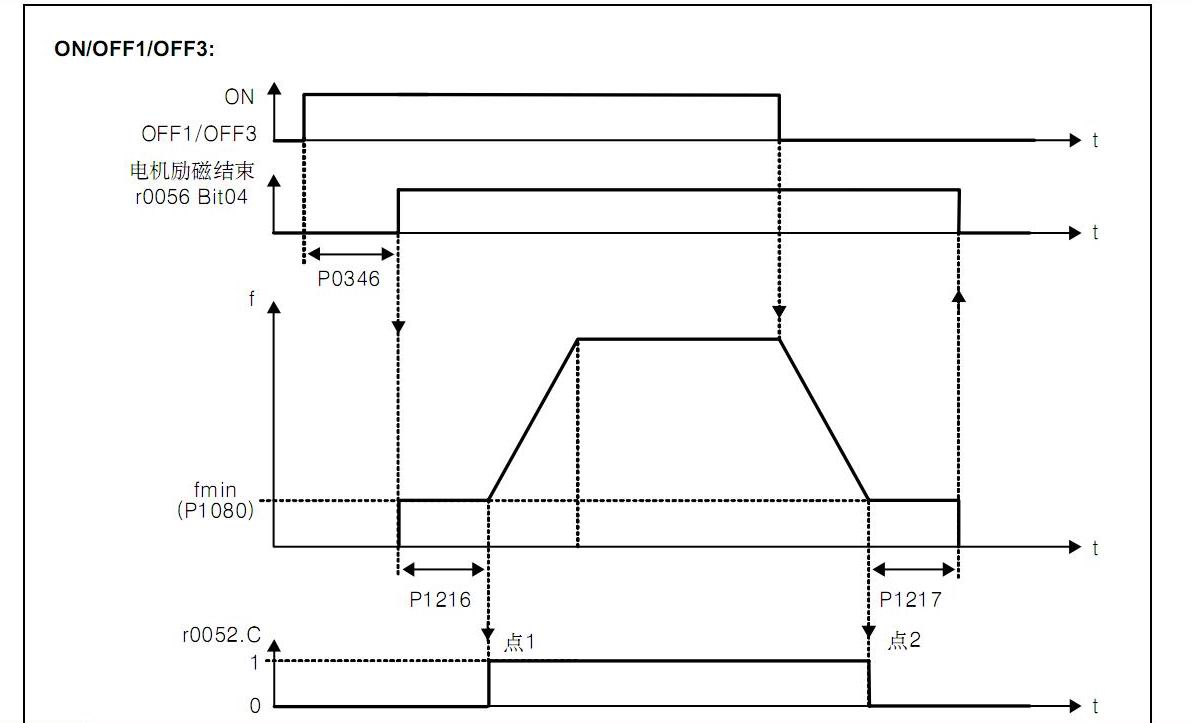

上传抱闸制动使能功能图里：P0346为电机的磁化时间。
在打开抱闸之前应取消脉冲封锁并施加一个电流以保持传动系统处于特定位置，在这种情况下施加的电流由最小频率P1080决定。为了防止抱闸连续的损伤，在抱闸已打开合(抱闸打开时间在 35ms~500ms)电机才能连续运转，这个延时必须在参数 P1216“停机抱闸打开时间”中加以考虑。
电机停机抱闸用OFF1/OFF3或OFF2来闭合，对于OFF1/OFF3，当达到最小频率P1080时，电机工作在此频率直到抱闸已经闭合(抱闸闭合时间在 15ms~300ms)。实际时间用参数 P1217“在斜坡下降后的停机时间”来规定。
另外，如果是一个OFF2命令已经发出，与传动系统状态无关，状态信号r0052位12“电机停机抱闸激活”复位，这意味着在OFF2之后，抱闸立即闭合。

图片说明：1，抱闸控制





UKBNCKPv

按下停止按钮可以适当设定加长变频器的减速时间。待电机要停止时，用变频器检测变频器的输出频率。待低于抱闸频率时，使变频器输出抱闸信号。

                                                                                                                                                                                                            50hz,停止抱闸立即关闭？这不对吧。
你用的是OFF1 OFF3 OFF2停车的那种？
OFF1 OFF3是会运行到最小频率5HZ，然后延迟5秒抱上。
OFF2是按下后立即就抱上的。
所以你确认下你的停车方式

                                                                                                                                                                                                            楼主如果是使用在普通场合，抱闸控制简单点就这样，变频器有频率输出时，抱闸打开，变频器停止输出时抱闸刹车。

                                                                                                                                                                                                            楼主的PLC控制程序编的有问题，可以使用变频器零速的信号作为抱闸的触发条件，我大体写了个程序你可以看一下作为一个参考，具体你的要求你自己在想办法写

                                                                                                                                                                                                            检查你的P0701~P0708 是否有设置为3，另查 P0731~P0733。怀疑你应用了自由停车功能。
