[求助-西门子触摸屏] 请教一下TIA Portal V12软件编触摸屏界面的 ...

sm0769t

请教一下，以前我用的是MP277的10寸触摸屏，用的软件是wincc flexible 2008 sp2，这回发现MP277的10屏停产了，换成12寸的TP1200精简屏了，要用TIA Portal V12这个软件。我把MP277的10寸屏界面移植到Portal V12里，然后更改完型号以后，发现打开页面后页面的长度变为原来的一半，宽度也只有原来的60%左右，在屏幕的左上角只占据1/4的面积。如果每个页面都要修改的话那就太麻烦了，请问有什么好办法吗？</P>另外，在wincc flexible里面画面是有“模板”的，在模板里做的东西在每个页面里都有，可是在Portal V12里，我怎么找不到“模板”啊？
还有，界面在wincc flexible里面是编译过没有错误的，但在Portal V12里，有一些错误；
（1）有两个按钮的动画外观具有无效参数，可是我也没有找到哪里有无效参数啊？
（2）报警记录1的路径无效Storage card MMClogs。我拉开菜单，有一个存储卡SD选项。我选中了以后，还是红色的错误，这有是怎么回事啊？

CnUjVxOQ

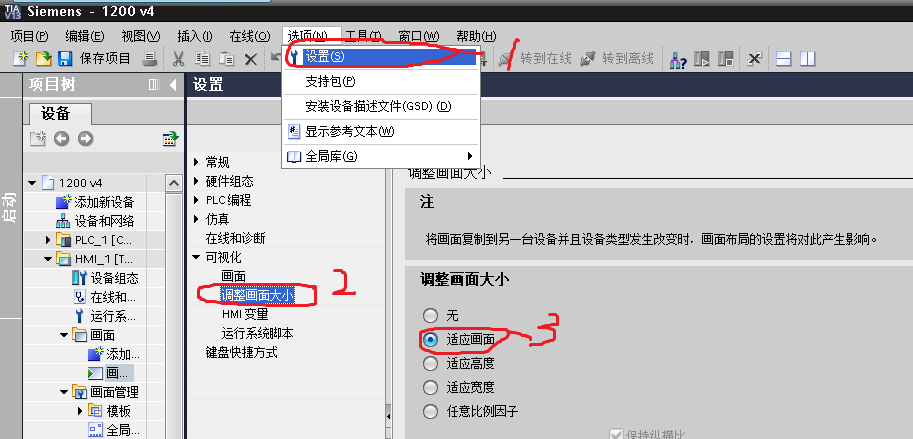

1、由于TP1200分辨率是1280*800而MP277是640*480，所以更改后页面长和宽不一致，可以在转换设备之前更改选项菜单里的”适应画面“后（见图一操作步骤），然后再转换设备，界面内容就会比例缩放
2、由于TP1200属于精致系列面板，而MP277属于多功能系列面板，在功能和性能上有比较多的区别，指令应用也会有一些不同，所以必须做相关修改，不然会编译错误，具体更改内容还要你仔细根据编译错误提示去判断
3、TP1200移植要注意什么？请参考手册“SIMATIC HMI 操作设备 精智面板移植手册”
http://support.automation.siemens.com/CN/llisapi.dll/49752044?func=ll&objId=49752044&objAction=csView&nodeid0=10805548&onlyconfigurable=on&onlyconfigurable=on&onlyConfigurable=on&lang=zh&siteid=cseus&aktprim=0&extranet=standard&viewreg=CN&load=content&start=%2721%27&csSort=%2DDOCDATUMBEITRAG&subtype=133300

图片说明：1，1
