[求助-西门子PLC300/400] RLO边沿检测

乐趣数码论坛

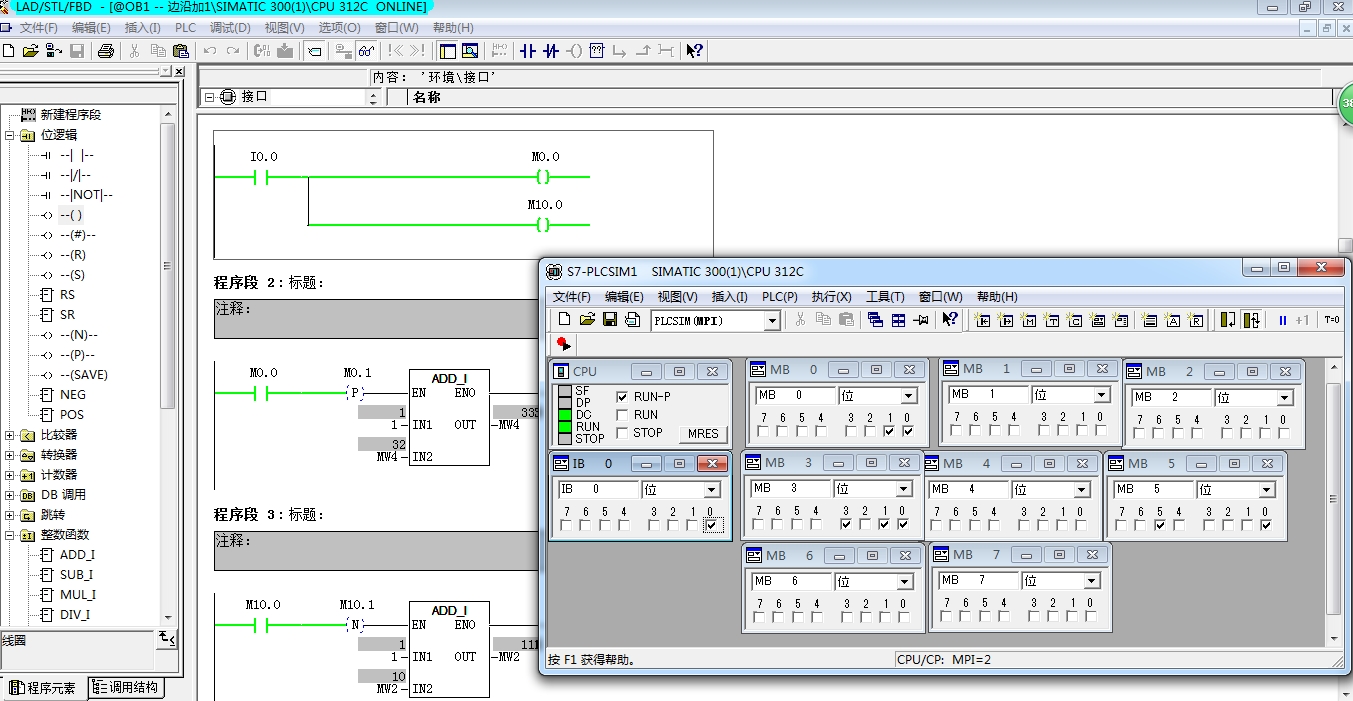

用RLO边沿指令P梯形图如图片所示用M0.0，当间断性触发驱动条件时M0.0，M0.1,M0.2，M0.3，M0.4，M0.5都有不同的跳变，这样的话使用M0.0的话后面几个位地址都不能用了，RLO正负P和N怎样正确使用啊？POS和NEG我试过也是一样的情况，求大侠指点。</p>

图片说明： 1，POS 2，RLO边沿指令

lymingo

首先POS指令不能使用I1.0输入点，应该使用M点，并且M点在程序是不能再次使用。
如你RLO指令图片，当你的M0.0每接通一次时，MW4数值都会加1，只在M0.0由0变为1的瞬间程序执行一次。下降沿N由1变为0的瞬间程序执行一次。

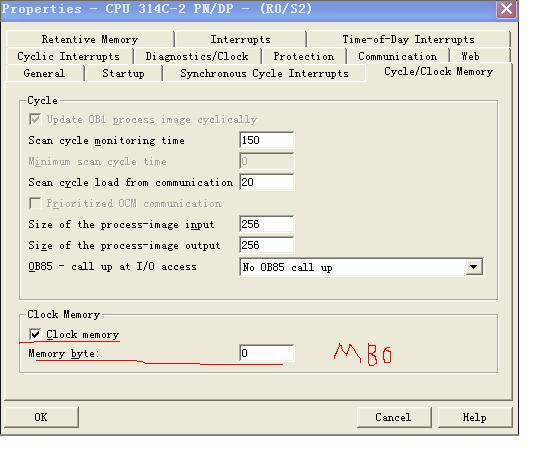

你所说的其他点有变化，这要你查看程序中这些点是这样使用的，正常使用时不会出现这种情况的，应该是你的程序问题。或者MB0是时钟脉冲。

图片说明：1，1





先锋攀

首先在上升（下降）沿上赋值，这个值是整个程序中是唯一的。
当激活沿时，本扫描周期有效，这是使用沿的基本常识。
上升沿是指触点接通的那个周期有效
下降沿是值触点断开的那个周期有效

                                                                                                                                                                                                            正常情况下不会影响其它位的，看看其它地方有没有使用这些位

                                                                                                                                                                                                            不知道你要问什么问题？
p,n是一样的用法
A M0.0
FP M0.1
=M0.2
A M0.2
..........
