[求助-西门子PLC300/400]S7-300系统默认占用M寄存器的范围

amy328

之前做调试，发现M102被占用，但我梯形图里肯定没用，所以请教下有哪些情况系统会占用M寄存器，占用的一般规律是什么</p>

sm0769t

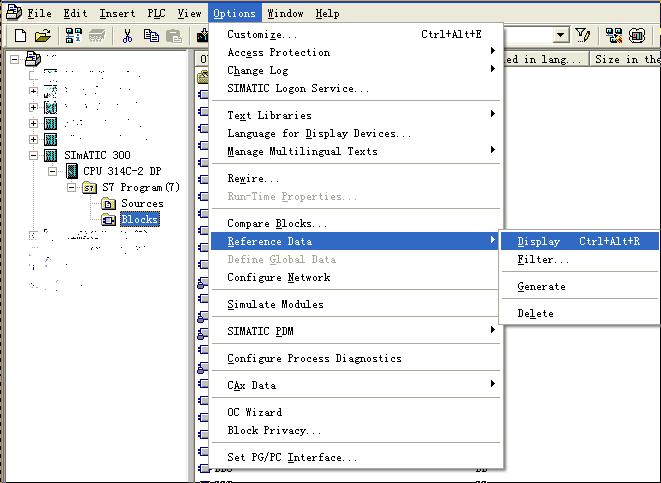

你右键块（blocks），查看交叉索引（reference data），然后选择显示（display），弹出窗口选择(assignment)，就会显示占用i，q，m，c，t，如果你的哪个mb，mw，或者md后面的bwd列有一个竖杠，前面的0~7位又有一个x的话，则说明是重复使用了。
可能会占用mb102的包括硬件组态中的memory clocks，mb102，mw101，mw102，md99，md100，md101，md102




kenawcl

你的问题需要再次进行补充。
这个M102，西门子中是没有这样的表示的。
可能是M102.0~M102.7（位）其中的一位；或者是下面的一些表示方式，MB102(字节）MW102（字）；MD102（双字）。
其中，换算关系是   8位=1字节，16位=1字，32位=1双字。
查找方式：交叉引用可以查询你在程序中所用到的具体地址。

                                                                                                                                                                                                            关于M点占用问题，可以通过查看参考数据内I，Q，M，C，T赋值表情况，上位机如触摸屏也可以直接置位复位M点的，此外在程序还可能在硬件组态CPU属性类，如果定义时钟也会占用一个MB的资源。
此外要注意如M0.0，可以直接使用M0.0，或是包含在MB0，MW0，MD0内以字节字双字使用。

                                                                                                                                                                                                            系统不会轻易占用你的资源。除了上述原因，还有通讯的可能！

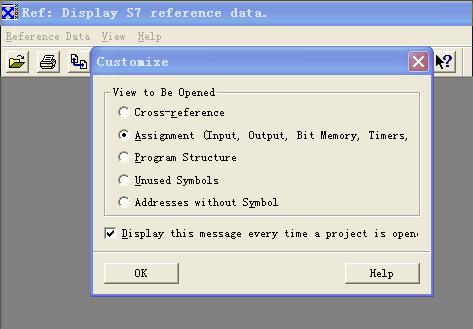

                                                                                                                                                                                                            参见附件的查找方法，附件3的第一个可以查看在哪里使用，第二个可以查看程序中使用了哪些变量。当然MB、MW、MD这些含有102的也算它被占用了。

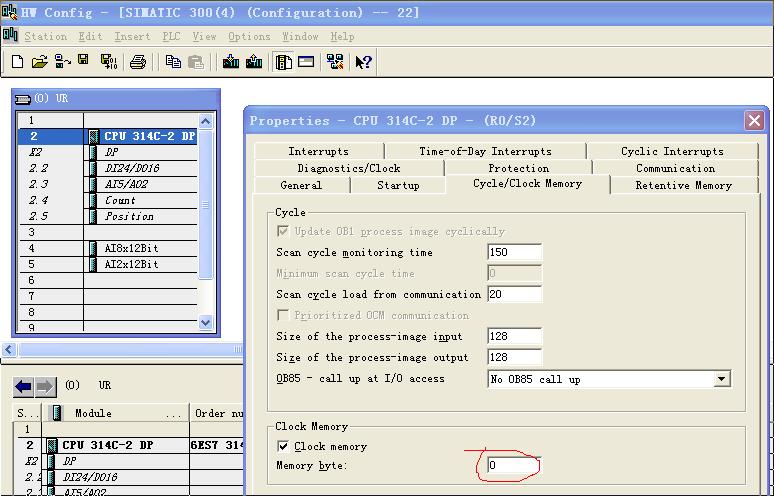

还有就是CPU中的时钟存储区，附件4.

图片说明：1，2  2，4  3，1  4，3
