[求助-西门子PLC300/400]又要麻烦大家了，又问几个问题？

凯文

DB470.DBD8 监控里为10800000而实际为00000000000000001000000000010000，不是8010吗？这是为什么呢？还有截图2中怎么不能编辑符号的？再有截图3中强制变量里M6.0怎么会是红色的呢？谢谢大家帮我看看，谢谢了！</p>

图片说明： 1，截图1 2，截图2 3，截图3

UKBNCKPv

1、00000000000000001000000000010000：高字与低字互换后为：10000000000100000000000000000000，即为8010。在某些通讯场合，传送的数据会出现高、低字节或字相互颠倒的情况。
2、在数据块中定义符号。
参见;如何建立DB的符号？
http://www.ad.siemens.com.cn/club/bbs/wap/ReadPost.aspx?aid=1009313
3、M6.0输入法或格式错误，例如，M要输入法选择英文时输入，或M后有是否空格。




lipingrd

实际为00000000000000001000000000010000哪里看的
DB的符号要在DB块中编辑
M6.0为红色，应该是输入法为中文的点

                                                                                                                                                                                                            这些都是基本规则。但是16#08010000显示应该是2#0000_1000_0000_0001_0000_0000_0000_0000，而00000000000000001000000000010000显示的是16#00008010，用一个MD变量测试一下就知道。第2个问题DB的符号要在DB块定义里面写，是没直接的符号表的。第3个在帮助里面搜索“强制变量和修改变量之间的差别”，有个列表写了哪些可以强制，在300中是不支持M点强制的

                                                                                                                                                                                                            1.有这种高低字节位置互换的情况，这要看手册的。如西门子屏的报警离散量在程序中就是这样高低字节位置互换了。
2.DB块中变量的名称只能在DB块中进行创建。

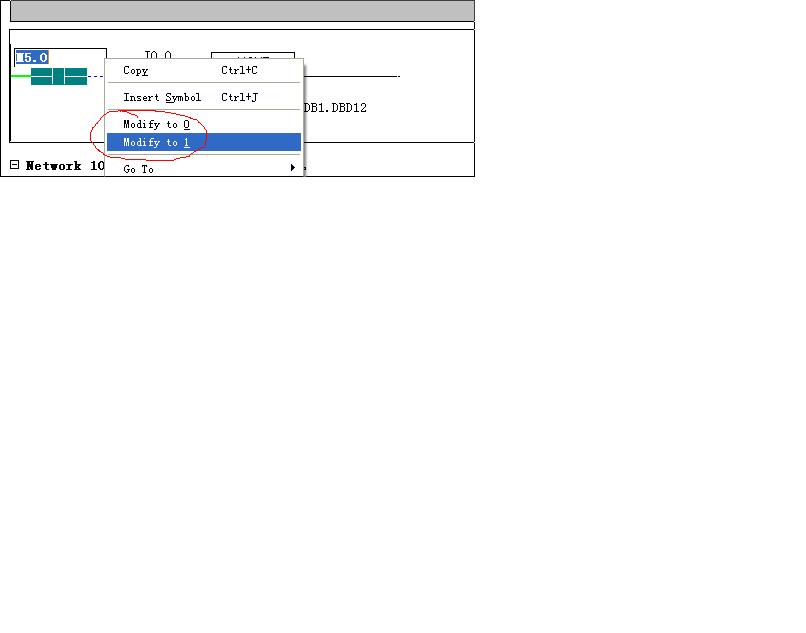

3.M6.0也可以不需要强制，直接选中变量点击右键，选择修改即可。

图片说明：1，1
