[求助-西门子PLC300/400]DP线缆的等电位接地方法

小池

现场DP从站之间的通讯不很稳定，怎么实现等电位来屏蔽外部干扰。

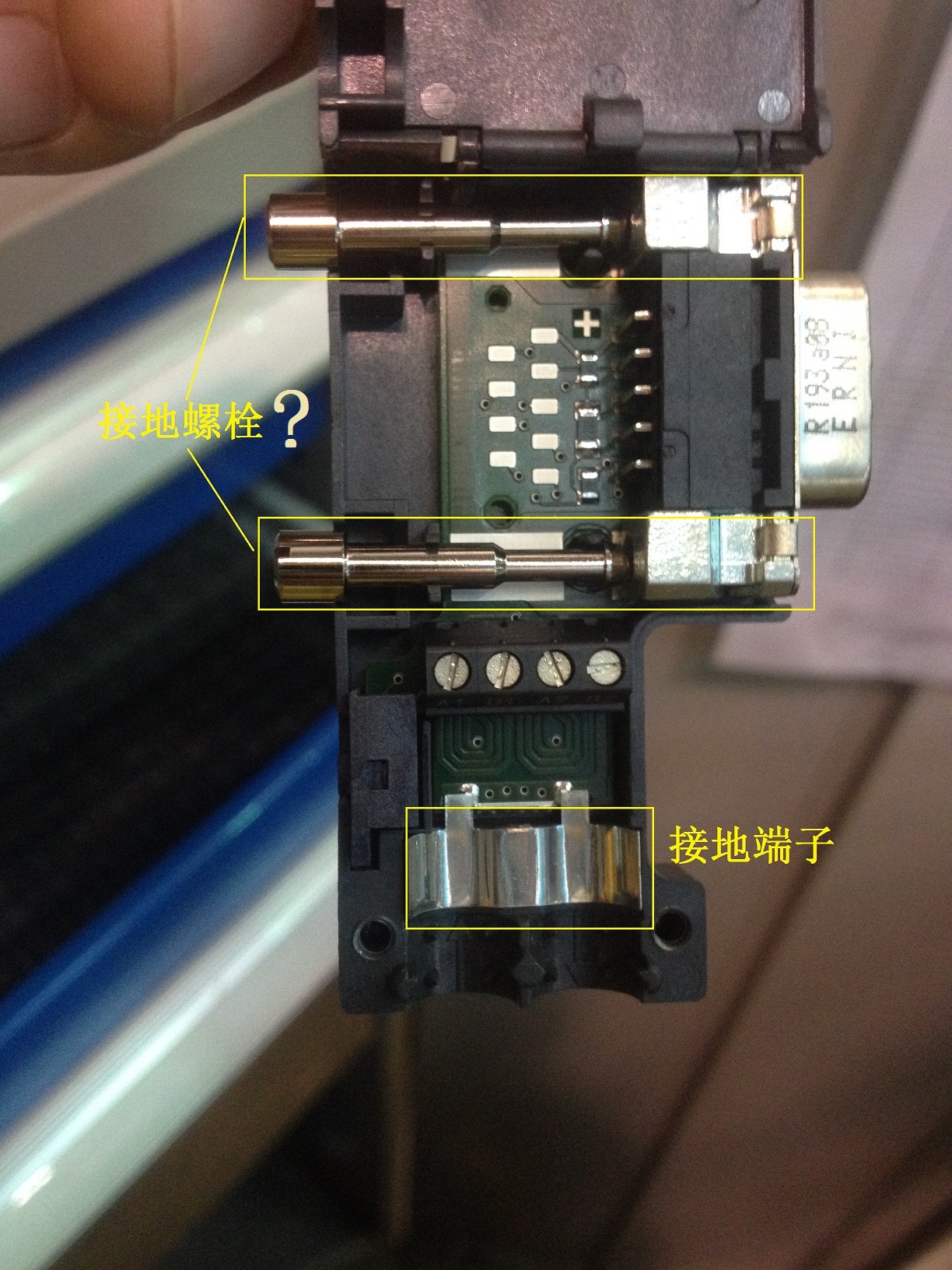

见图中的接电端子已经与DP 线缆的外层屏蔽层接触，图中的固定螺栓是接地螺栓吗？与接点端子连着吗？
我的想法：因为每个分站都与钢结构立柱相连，因此只要将DP插头的接地端子与每个分站的接地端子连接，这样分站之间都实现了等电位。
疑问：怎么实现 DP插头的接地端子与每个分站的接地端子连接？？ 难道只能那根线连起来？西门子没有考虑到这个？</p>
        问题补充：
见附图

图片说明： 1，DP 插头

amy328

1、采用单端接地。电缆屏蔽层通常是两端接地。特别是在高频干扰情况下，用此种方法可以抑制信号干扰。如果在大范围分散系统的各个总线站之间存在电位差且不能实现等电位屏蔽层接地时，建议仅在一端将电缆屏蔽层接地，以避免在 Profibus 电缆屏蔽层中产生等电位屏蔽接地电流。对于静止的总线站，将机柜入口一端的 Profibus 电缆屏蔽网连接到基准地。
2、转帖：
、使用PROFIBUS专用电缆要求&quot;单层屏蔽，一端等电位接地；双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地&quot;
国家标准《GB 50057-1994建筑物防雷设计规范(2000年版)》第6.3.1条、《GB 50217-1994电力工程电缆设计规范》（已贴在本网http://www.gongkong.com/Forum/ForumTopic.aspx?Id=4-8F2B-47446DC42DCE）第3.6.8条有明确规定。 其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。2.双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地。此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。
3、详见《现场总线控制系统的屏蔽／接地分析》：
http://www.ck365.cn/lunwen/201210/16/22533.html




乐趣数码论坛

参见：EMC 安装指南 01/2012
http://www.ad.siemens.com.cn/download/docMessage.aspx?ID=7113&loginID=&srno=&sendtime=
