[求助-西门子PLC300/400]S7-400与S7-300通过DP/DP耦合器通讯

極ＨiGん尐爺

我方式CPU315-2PN/DP，另一方为CPU414-2DP。现在双方通过DP/DP耦合器进行通讯，不知道我方设置在STEP7软件里面该如何组态，已经程序增加什么？请各位专家指导下，最好附图片，非常感谢！</p>

毕村内富

组态和程序示例见附图，SFC14/15是用来读写DP通讯数据的，可以在STEP7在线帮助中看到具体用法。
参考资料：DP/DP Coupler使用快速入门：http://www.ad.siemens.com.cn/download/docMessage.aspx?ID=3265&loginID=&srno=&sendtime=

图片说明：1，2  2，1  3，3  4，5  5，4





zbcOCiID

将400设置为主站，将300的dp设置为从站。
如果通讯量不多，直接按组态映射地址编程。

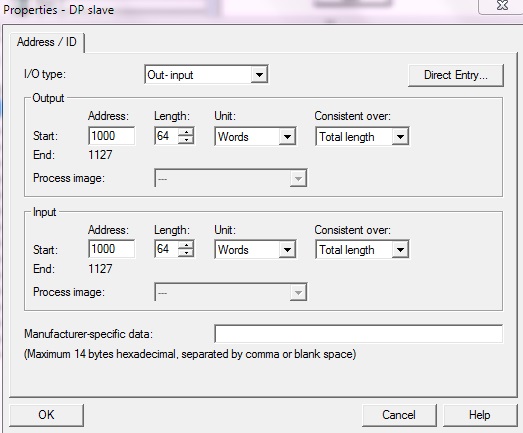

图片说明：1，从站dp设置


                                                                                                                                                                                                            你也可以使用DP连接
通过PRPFIBUS-DP实现带集成DP接口CPU之间的主从通信（更新版）
http://www.ad.siemens.com.cn/download/searchResult.aspx?searchText=A0131
S7-300如何通过GSD文件实现PROFIBUS DP主从通讯
http://www.ad.siemens.com.cn/download/searchResult.aspx?searchText=A0455
《实现Profibus主从站之间的MS通讯》下载：
http://bbs.cechina.cn/Upload/2009/10/9/027f7694-b908-4c0b-9fd6-91991fe98908.doc
参见：DP/DP Coupler使用快速入门
http://www.ad.siemens.com.cn/download/OnlineReading.aspx?DocId=3265

                                                                                                                                                                                                            如果315和400PLC分属不同公司来做，建议如下：
1、你方CPU315组态成PROFIBUS DP MASTER，DP耦合器拖进DP网络做SLAVE，站地址1～125随便设，到时间在DP Coupler上通过拨码设置成软件中的地址即可，DP波特率任意。
2、组态300中的DP Coupler前，和400PLC联系一下，确定300和400的通讯字节数，即DP Coupler的输入，输出字节大小，双方一定要对应起来，300中DP耦合器的输入字节数与400在耦合器上组态的输出字节数相等，300中DP耦合器的输出字节数与400在耦合器上组态的输入字节数相等
3、上方定好输入输出字节数，然后规定好输入输出数据的具体定义就OK啦，比如400输出给300共16字节指令，读回32字的状态等等。
