[求助-西门子传动技术]6RA7018-6DV22的励磁回路

颠三倒四

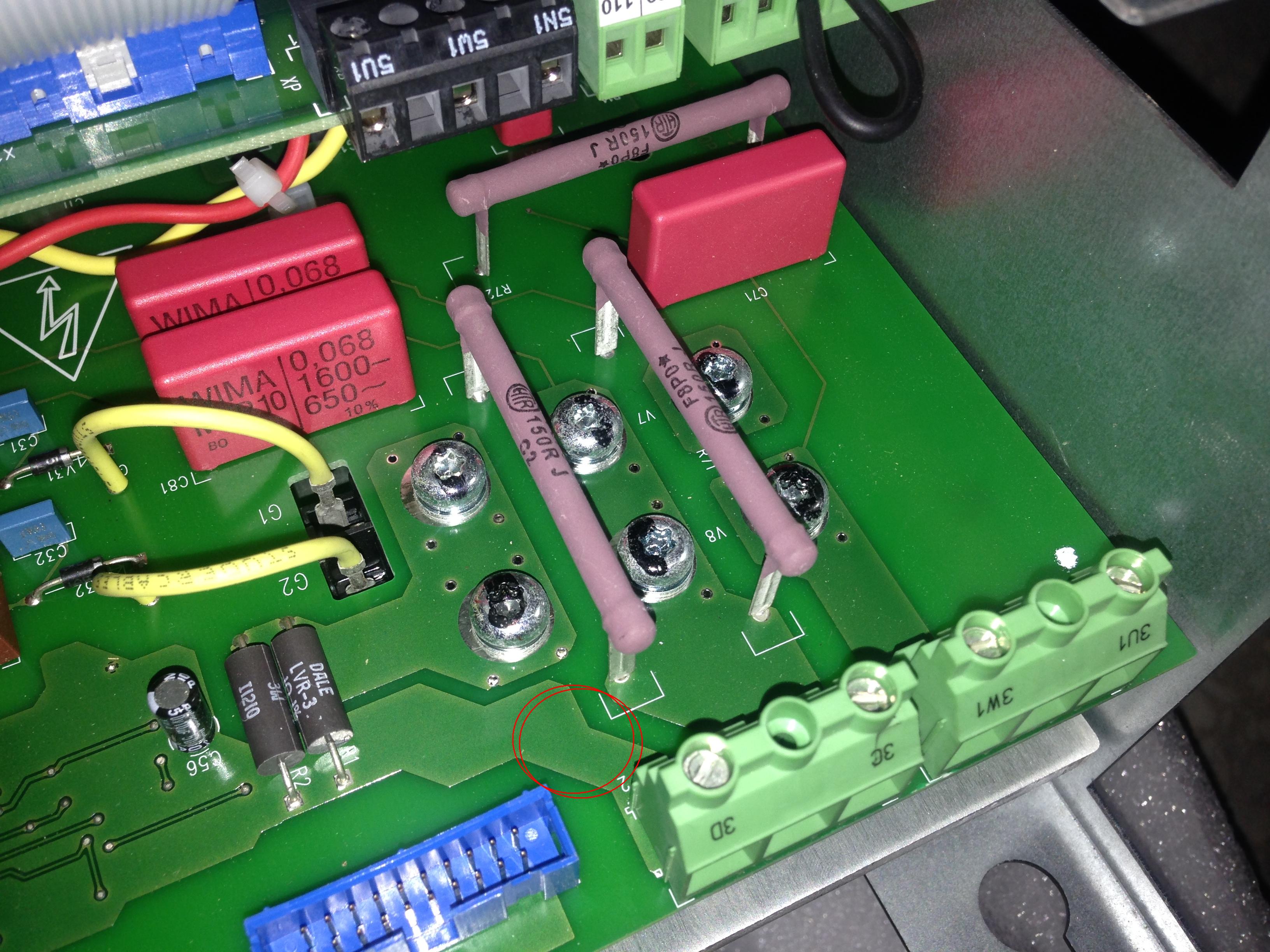

如图，这个励磁回路，电流会走红圈那里的锡箔，请问依这个锡箔的厚度和宽度，最大能走几个安培的电流啊？（不考虑其他条件，如模块容量等都不考虑）</p>
        问题补充：
不好意思，忘记上传图片了。。

图片说明： 1，励磁回路

amy328

图呢？如果电流需要在导体通过的话，需要考虑载流量，这里不考虑其他条件的话（如导电性能、熔点，这些假设一致），要和使用导线的截面积保持一致，如果截面积较大还要考虑集肤效应和与导线或连接端子的压接方式等（参考《电工工艺学》），理论上如果连接得当、载流量允许不存在最大几安培的问题，况且6RA70本身提供的的励磁电流最大也没多大。



哦！原来你是这个意思啊，那是铜箔啊！
一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那么线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。



另外给你个链接，看看详细的计算方法吧。

                              参考资料：http://wenku.baidu.com/link?url=Ho6aof-XnRGkBDTIcGsvAq6z6y84mk1czuAUdek1d-6r_m82ih97lMqzLMFbgoRiE0OZ36TsUuoQgx2gfOnegry3Fk9FpzJ5Ue6BmFg9A_m



urUpRstH

本来3W1和3U1是交流进,3C1和3D1是整流后的直流出.
具体的励磁电流应该看一下3W1和3U1那里的整流桥堆能过多大的电流,红线处的线路板不知道背面有没有线路,那里的线路也有可能只是检测励磁电压用的并不是励磁的主通路.

                                                                                                                                                                                                            10A左右吧。
