[求助-西门子PLC300/400]这个程序的处理过程是怎么样的

luxiabao · 发表于 2014-3-24 19:28:48

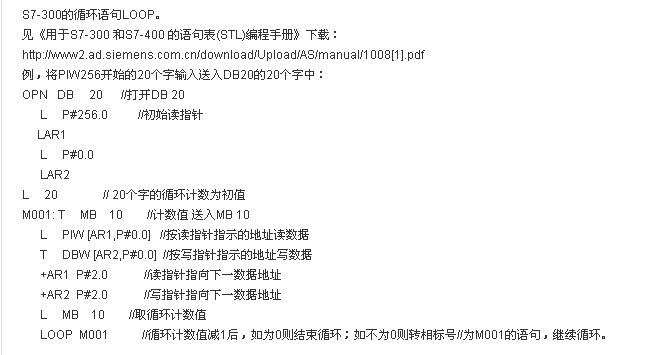

如图：这个程序的处理过程是怎么样的
我想问，一次扫描完成一个数据的存储还是
一次扫描完成20个数据的存储？
像这种循环控制的程序，一次扫描完成一个数据，
还是CPU一直在处理，直到完成20个数据的
运算并存储？</p>

图片说明： 1，1

terkcov · 发表于 2014-3-24 20:07:48

LOOP循环指令就是循环结束，即循环次数为0后才开始执行下面的程序，所以是一次扫描完成20个数据的存储，如果你把循环做成死循环，就是一直执行，不能结束，一会PLC就停机了，报超时故障。

gaibar_dd · 发表于 2014-3-24 20:08:20

这段程序需要20个扫描周期来执行，就是说扫描一次完成一个数据的存储。

          一个程序执行扫描完毕叫做一个扫描周期，你这个要执行20次后才算一个周期。记得你的监控周期是自己设置的，一般默认值好像是100MS或者是200MS 我记不清了，你自己倒CPU中看看,如果扫描周期超过这个监控周期，就会报警，切记小心啊。

          LOOP循环指令就是循环结束，即循环次数为0后才开始执行下面的程序，所以是一次扫描完成20个数据的存储，如果你把循环做成死循环，就是一直执行，不能结束，一会PLC就停机了，报超时故障一个程序执行扫描完毕叫做一个扫描周期，你这个要执行20次后才算一个周期。记得你的监控周期是自己设置的，一般默认值好像是100MS或者是200MS 我记不清了，你自己倒CPU中看看,如果扫描周期超过这个监控周期，就会报警，切记小心啊。

          循环周期和扫描周期不是一回事。我心飞翔的是正确的。扫描周期指的是cpu的周期，
