[求助-西门子传动技术]MICROMASTER 420通用变频器

朗青

你好，请问MICROMASTER 420通用变频器怎样修改参数进行七段调速，谢谢</p>
        问题补充：
谢谢你的回答，我想再向你请教怎么改变多段调速的转向呢，谢谢

先锋攀

问题补充：
西门子MM420变频器是标准通用型变频器，具有数字量输入端口3个，模拟量输入端口1个，模拟量输出端口1个，继电器输出端口1个。具有7个固定频率，4个跳转频率，但是不具有自由功能块，无法实现上述“多段速循环运行”，MM430和MM440可以实现。
多段速功能也称作固定频率，它是将参数P1000设置为3的条件下，用开关量端子选择固定频率的组合，实现电机多段速度运行。可通过如下三种方法实现：
1. 直接选择（P0701 - P0703 = 15）在这种操作方式下，一个数字输入选择一个固定频率。当多个选择同时激活时，选定的频率是它们的总和（另外还需要启动ON的信号）。
2. 直接选择 + ON 命令（P0701 - P0703 = 16） 在这种操作方式下，数字量输入既选择固定频率又具备起动功能。
3. 二进制编码选择 + ON 命令（P0701 - P0703 = 17）使用这种方法最多可以选择7 个固定频率。各个固定频率的数值请参考上传图片。频率给定源P1000必须设置为3。
我举例简单说一下二进制编码固定频率使用方法，希望对你有所帮助。
假设
P700=2    命令源选择端子输入
P701=17  数字输入1（端子5）二进制编码选择 + ON
P702=17  数字输入2（端子6）二进制编码选择 + ON
P703=17  数字输入3（端子7）二进制编码选择 + ON
P1000=3    选择固定频率
P1001=10  固定频率1为10Hz
P1002=15  固定频率2为15Hz
P1003=20  固定频率3为20Hz
此时
1.当端子5与端子9接通时，变频器以10Hz运行。
2.当端子6端子与9接通时，变频器以15Hz运行。
3.当端子7与端子9接通时，变频器以20Hz运行。
4.当端子5及端子6与端子9接通时，变频器以25Hz运行。
5.当端子5及端子7与端子9接通时，变频器以30Hz运行。
6.当端子6及端子7与端子9接通时，变频器以35Hz运行。
7.当端子5、端子6、端子7与端子9接通时，变频器以45Hz运行。
上面的例子你看明白了吧，这就是七段调速。
也可参考我以前回答过的《西门子440多段速调试》的问题，可以设定15 个固定频率。
http://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_id=112619&cid=1038
我抓了一张MM420七段固定频率的图，见上传图片。

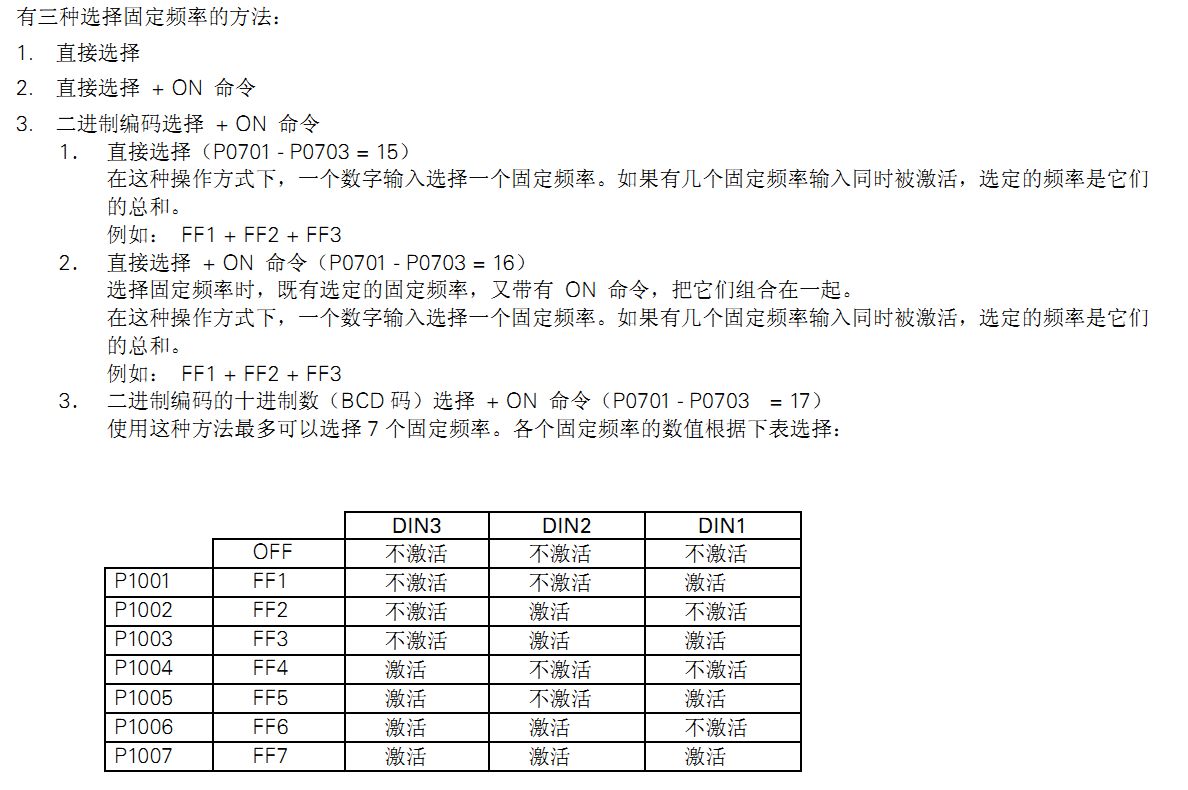

图片说明：1，MM420七段固定频率





CnUjVxOQ

建议你下载下面的示例进行参考——

http://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_id=112619&cid=1038

http://www.ad.siemens.com.cn/download/docMessage.aspx?ID=3248&loginID=&srno=&sendtime=

      备注：虽然型号不完全一样，但是参数是一样的。
