[求助-西门子PLC300/400]fc块大家帮看看

乐趣数码论坛

通讯用的，但是接口是怎么回事啊？
打开是空的</p>

图片说明： 1，fc块， 2，fc块

opwgffu

上传的程序，功能或是功能块里的引脚变量都被IN INOUT OUT TEMP所代替了。
西门子程序，上传的程序，你没有什么可读性。
最好有源程序，才能正确解读程序，包括其中变量，注释才很清晰。




tyr5507

到左边接口IN里双击试试，接口就是程序块上看到的。看看块的帮助有没有什么突破，这像是上载来的程序。或在库中找到与其同源的子程序看帮助好一点。

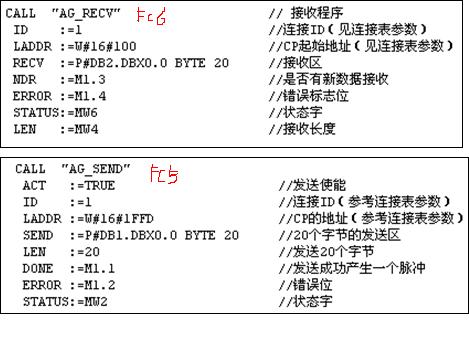

                                                                                                                                                                                                            这个是FC201调用FC6的程序，想要知道具体FC6的接口内容需要打开FC6程序的。

                                                                                                                                                                                                            你这是上传的程序，所以引脚的名称没有了。
各引脚功能参见附图。也可以砸程序中选中块后，按下F1查看帮助文档。

图片说明：1，1


                                                                                                                                                                                                            在PLC进行下载的时候，程序员自己编写的注释，给变量起的名字是不会下载到PLC里面去的。所以你从PLC上载上来的都是PLC自己将接口按默认编辑起名字了的。所以才显示程序备份的重要性。

                                                                                                                                                                                                            fc6是西门子做的，它加密了，加密块是无法打开的，你打开也是看不到里面的程序。只有非加密的程序块才能看到程序的。

                                                                                                                                                                                                            被加密的块  打开是看不到内容的
