[求助-西门子PLC300/400]关于S7-300CPU之间 及KTP1000触摸屏的PROFIBUS通讯问题

毕村内富

我有一个315-2 PN/DP的CPU、一个IM153-2的远程模块和一个KTP1000 BASIC DP的触摸屏，这些设备之间通过PROFIBUS通讯完全正常。现在我需要和另外两个315-2DP的CPU也通过PROFIBUS通讯。我设置315-PN/DP的CPU做主站，315-2DP的两块CPU做从站，硬件组态组态完成后，连接测试数据通讯正常。但是却发现触摸屏和315-PN/DP连不上了，当把另外两个从站CPU的PROFIBUS线拿下后触摸屏又可以了。反复试了几次都是这样。这是个怎么回事？我的做法是主站315-2PN/DP 的DP头的进线和触摸屏的DP头进线连接。然后通过315-2PN/DP（DP地址15）的DP头出线练级IM153-2从站（DP地址53），再到一个315-2DP从站（DP地址91），再到另一个315-2DP从站（DP地址92）。触摸屏的连接设置PLC的DP地址为15。请问这是怎么回事，如何解决？</p>

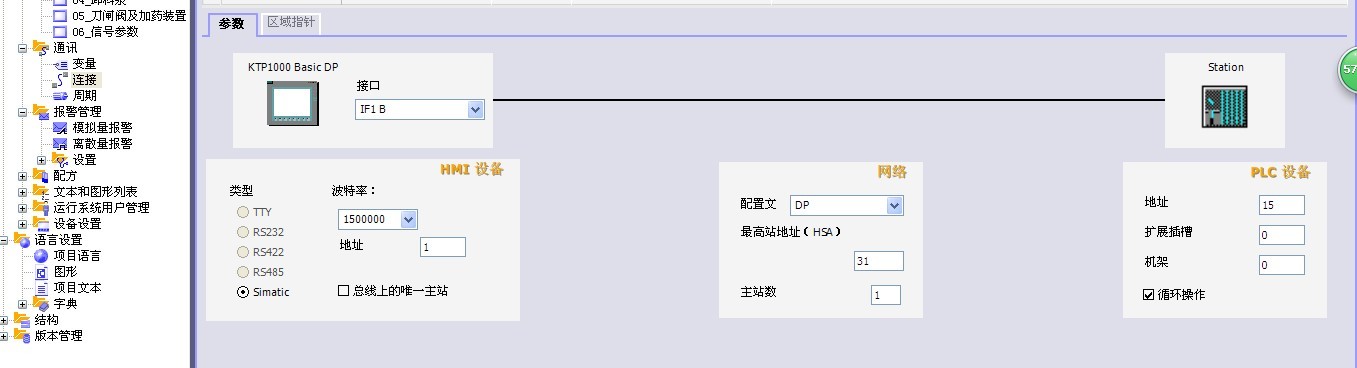

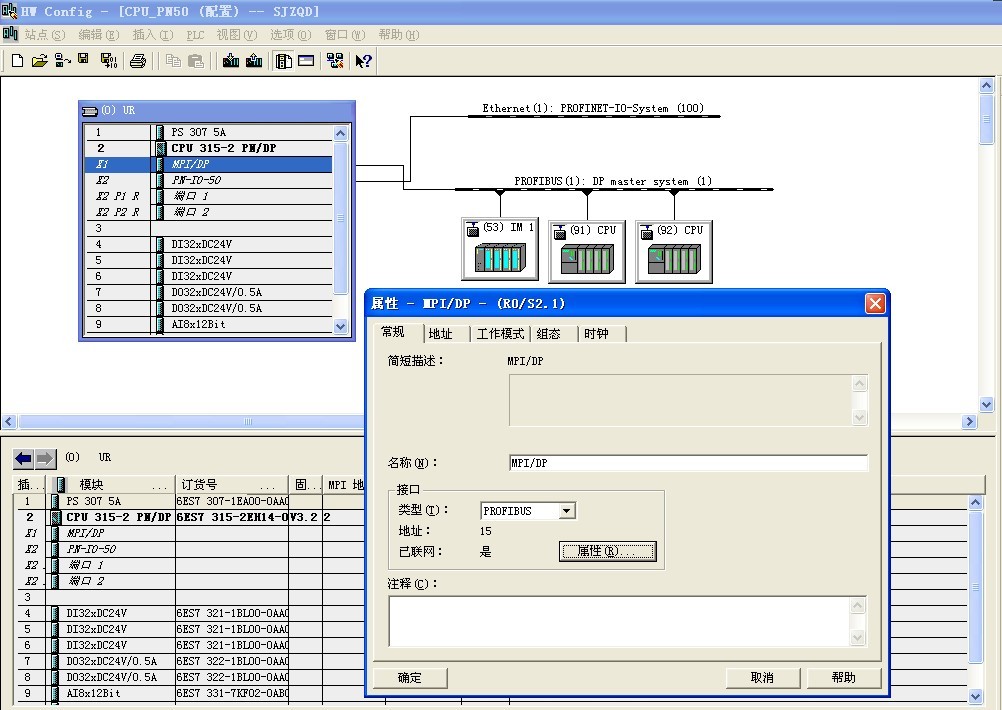

图片说明： 1，触摸屏连接设置 2，硬件组态

opwgffu

查看DP头上的终端电阻的设置开关是否正确。首尾两端的2个DP头的电阻开关设置为ON，中间的电阻开关设置为OFF。
参见：profibus总线连接器及终端电阻
http://wenku.baidu.com/view/2b643d7c27284b73f242504b.html




uqaqgvc

在SIMATIC管理器中，打开你的项目A的硬件组态界面，双击CPU出现CPU属性对话框，选择子项“Communication”（通信），以CPU315-2DP为例：
Connection resources reserved for(为保留的连接资源）：
PG Communication：1
OP Communication：1
S7 Basic Communication（S7基本通信）：12
Maximum number of connection:16（最大连接数为16个）
你可以把PG连接改为2，OP 连接更改为2，单击“编译并保存”按钮，并下载到CPU中。
试一试！感觉你的通讯资源存在冲突！
