Intouch变量和西门子PLC地址对应方式

  [复制链接]
黑羽盗一
  • TA的每日心情
    开心
    2022-10-11 10:52

    • 签到天数: 787 天

    [LV.10]国防部长
    发表于 2014-5-7 17:27:47 | 显示全部楼层 |阅读模式

    上传分享工控资料得追梦点，下载积分获取办法点击进入 ☆追梦点充值入口
    发帖回帖赚金币兑换下载积分。上传附件须知点击进入

    ×

    马上注册，结交更多工控达人，分享经验，让你轻松玩转追梦工控论坛。

    已有帐号？  点击登录   或者

    支付宝扫一扫领红包
    本帖最后由 黑羽盗一 于 2014-5-7 17:32 编辑

    intouch变量 与 S7-200、300、400 地址对应方式即括 实数 整数 离散量的对应表如下：

    西门子PLC和Intouch通讯连接使用DASSIDirect驱动，对应表:
    数据块离散点：DB1.DBX0.0 对应intouch中的DB1,X0.0
    数据块字变量：DB1.DBW0 对应intouch中的DB1,W0
    数据块实数：DB1.DBD0 对应intouch中的DB1,D0
    数据块整形：DB1.DBD0 对应intouch中的DB1，DINT 0
    输入点：I 0.0 对应intouch中的   I X0.0
    输出点：Q0.0 对应intouch中的  Q X0.0

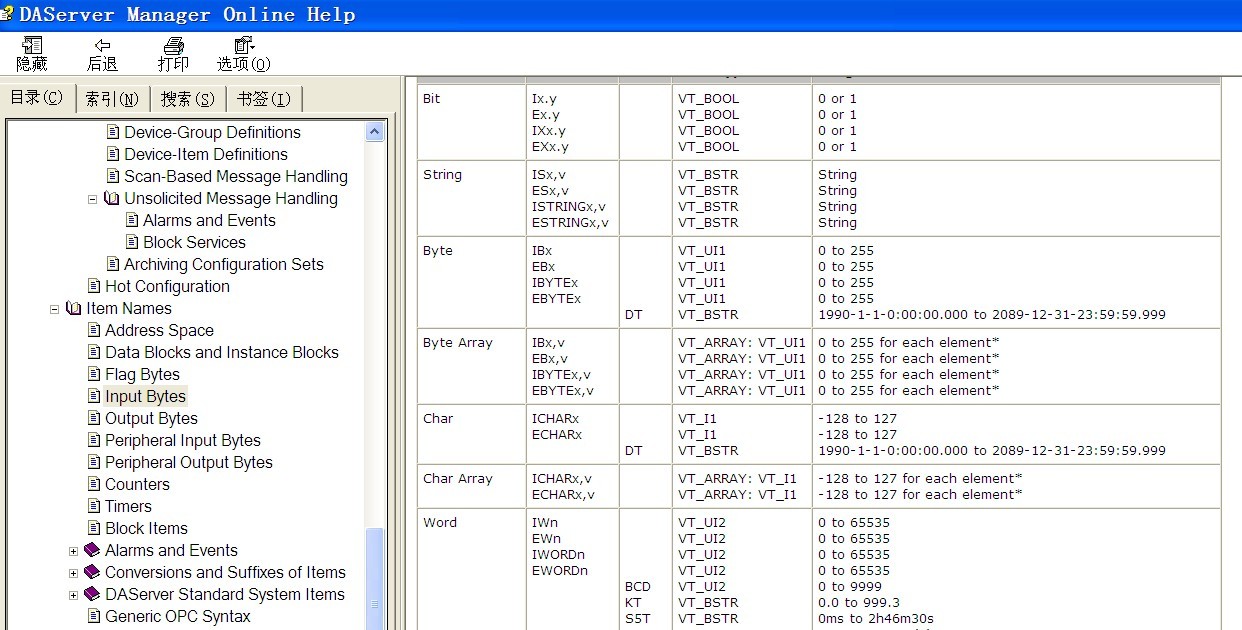

    在DASSIDirect安装目录，Docs子目录下有个帮助文档，帮助文档里面有个item naming的子目录，里面非常详细的叙述怎么命名。附件里面有DB和M的命名方法，其他区类似的推就可以了。



    该贴已经同步到 黑羽盗一的微博

    让我们联手拒绝网络伸手党，下载积分获取办法&附件上传须知 ☆追梦点充值入口






    +1
    39499°C
    42人 等
    • 1234qwer
    • 2227226384
    • fashion
    • jydfdn
    • 出道四年
    过： 他们

    回复

    使用道具 举报

    1234qwer

    升级  0%

  • TA的每日心情
    开心
    2015-9-1 07:59

    • 签到天数: 2 天

    [LV.1]工兵
    发表于 2014-5-22 20:58:00 | 显示全部楼层
    TKS，谢谢册
    回复 支持 反对

    使用道具 举报

    2227226384

    升级  25%

  • TA的每日心情
    难过
    2014-5-23 11:39

    • 签到天数: 1 天

    [LV.1]工兵
    发表于 2014-5-23 11:57:36 | 显示全部楼层
    3q
    回复 支持 反对

    使用道具 举报

    fashion

    升级  20%

  • TA的每日心情
    奋斗
    2014-7-22 09:33

    • 签到天数: 8 天

    [LV.3]连长
    发表于 2014-5-23 21:39:39 | 显示全部楼层
    thank you
    回复 支持 反对

    使用道具 举报

    jydfdn

    升级  55%

  • TA的每日心情
    开心
    2014-8-8 23:23

    • 签到天数: 11 天

    [LV.3]连长
    发表于 2014-7-4 17:10:31 | 显示全部楼层
    学习了，谢谢！
    回复 支持 反对

    使用道具 举报

    出道四年

    升级  60%

  • TA的每日心情
    奋斗
    2014-8-14 21:26

    • 签到天数: 1 天

    [LV.1]工兵
    发表于 2014-8-14 21:43:40 | 显示全部楼层
    谢谢，帮助文档很强大
    回复 支持 反对

    使用道具 举报

    motowangn

    升级  90%

  • TA的每日心情
    郁闷
    2014-10-24 12:09

    • 签到天数: 2 天

    [LV.1]工兵
    发表于 2014-10-23 11:44:41 | 显示全部楼层
    谢谢，多谢帮忙
    回复 支持 反对

    使用道具 举报

    shenglong636

    升级  38%

  • TA的每日心情
    开心
    2022-6-22 08:10

    • 签到天数: 56 天

    [LV.5]团长
    发表于 2014-11-8 20:23:14 | 显示全部楼层
    感谢大大发布教程贴，感谢
    回复 支持 反对

    使用道具 举报

    shenglong636

    升级  38%

  • TA的每日心情
    开心
    2022-6-22 08:10

    • 签到天数: 56 天

    [LV.5]团长
    发表于 2014-11-10 09:39:33 | 显示全部楼层
    不能直接读PIW的吗？
    回复 支持 反对

    使用道具 举报

    黑羽盗一
  • TA的每日心情
    开心
    2022-10-11 10:52

    • 签到天数: 787 天

    [LV.10]国防部长
    发表于 2014-11-10 09:42:09 | 显示全部楼层
    支付宝扫一扫领红包
    shenglong636 发表于 2014-11-10 09:39
    不能直接读PIW的吗？

    Intouch目前还不能直接读PIW，可以再程序里转换成DB点或者M点再读写
    回复 支持 反对

    使用道具 举报
