已解决问题： 一个二线制的信号经过信号隔离器输出的信号是二线制还是四线制？

vgocaxg

要这样区分：你的这个隔离输出的信号需要模块的通道提供24vdc电源吗？如果需要，那就是两线制的，如果不需要那就是四线制的。
对于模块来说，需要提供电源的就是两线制，否则就是四线制。比如一个变送器需要电源同时在线路上产生信号，那么你可以直接用模块通道接这个变送器，硬件组态是两线制；如果你是使用其他电源串接这个变送器和通道，那么通道就要组态成四线制。




凯文

一般的配电隔离器应该输出的都是4线制的了，即输出的信号为4-20ma信号，不需要再单独供24V了！大部分应该都是这种模块，不排除定制模块！

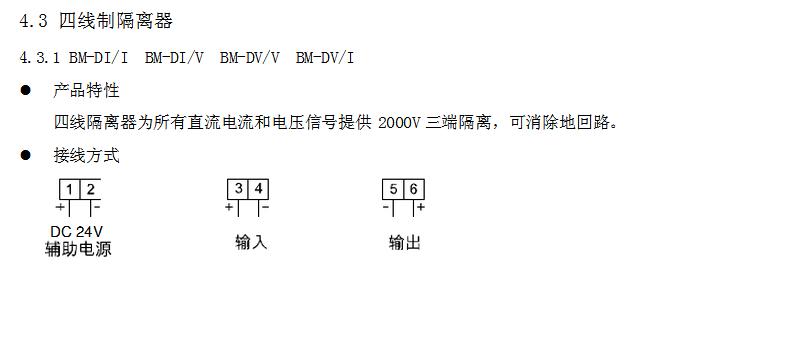

                                                                                                                                                                                                            1、这要看你应用的隔离器的产品说明了，隔离器的输出有2线制的也有4线制的，见上传的图片。
2、要看隔离器是否需要DC24V辅助电源接线端，如果有就是4线制的，即有源的；如没有就是2线制的，即无源的。见上传的图片。

图片说明：1，2线制的隔离器  2，4线制的隔离器


                                                                                                                                                                                                            接入到PLC中的信号是来自隔离器的，所以需要知道隔离器输出的信号是二线制还是四线制。
简单的判断就是，隔离器不需要电源就是二线制，需要有电源供电的就是四线制。

                                                                                                                                                                                                            这个和你的隔离器有管，如果隔离器选择的两线制，则PLC为两线制，不过大多数隔离器使用的外部电源配电，所以大部分隔离器信号是四限制的

                                                                                                                                                                                                            1.是设置二线制还是四线制，判断方法其实很简单，关键是看你的传感器或者变送器的供电情况，提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的。
两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：
两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。
因此通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的。
所以当PLC的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。
2.关于你所提问，一个二线制的信号经过一个有源信号隔离模块输出到西门子PLC300中，隔离模块输出来的信号是四线制电流信号，模拟量模块要设置为4线制电流信号（也就是量程卡设为C）。采用上述介绍方法，因为你在PLC和现场传感器之间加装了信号隔离器，所以信号隔离器现场变成了“传感器”，另外信号隔离器是有源（要接电源，比如DC24V），它的输出就是四线制电流信号。
3.说下我下人习惯，我通常使用模拟量模块（比如 7KF02）时，通常设置为4线制电流信号（量程卡设为C），然后在模块和传感器之间加装信号隔离器，通常使用魏德米勒的信号隔离器，它上面有个跳线可进行设置，这样无论现场安装二线制传感器，还是四线制传感器，只要根据实际情况，正确设置跳线，便可实现。
虽然加装信号隔离器会使成本增加，但现场出现意外，只会烧信号隔离器，对PLC及模拟量模块可进行很好的保护，一个模拟量模块价值远远要大于信号隔离器的价格。
最后采用信号隔离器的最大优越性，可以解决系统各种干扰问题，这也是使用信号隔离器非常重要的一点！
