[求助-西门子PLC300/400]OB块和功能、功能块里的TEMP变量绝对地址的困惑。

ijklmri

在网上查看了很多关于临时变量L的解释和使用方法，众说纷纭搞得我一头雾水。有的说临时变量随调用它的块关闭而被丢弃，又有人说是被复位，我觉得这是两个决然不同的结果，“丢弃”不等同“复位”。
FC 和FB的临时变量都是从L0.0开始往后指定的，所以多个FC和FB在OB里调用实际上就会出现绝对地址相互冲突的现象，所以就有了大家在使用临时变量时必须先赋值后调用的要求。
再看OB块里的临时变量的绝对地址好像也是从L0.0开始的，那么这个L0.0和FB.FC里的L0.0是不是一个地址呢？不都是使用的L临时存储区吗？实验结果好像不是同个存储区，它们互不干涉。
在OB块里先把常数0写入LB30，接着调用FC1，在FC1里给L30.1置位，再在FC1后面把LB30写入MB30，我以为结果MB30的值是2，其实MB30的值没变是0，这该做如何理解？还有不同的OB块里的临时变量存储区都是使用的同一L存储区还是每一个分配不同的？为什么它们的绝对地址都是一样的？</p>
        问题补充：
我知道如果我在OB块里直接赋值L30.1=1那么MB30的值就会等于2，之所以要在FC里赋值，是想验证FC的L30.1和OB的LB30会不会有冲突，也就是说他们是不是同属一个字节。

sm0769t

临时变量不是全局变量，所以就不存在重叠的概念。临时变量就相当于相对地址，全局变量就相当于绝对地址。在地理位置上你可以你的前后左右有什么，这就是相对地址，如果你说经纬度就是绝对地址。你的前后左右和别人的前后左右是不同的，虽然都是前后左后，但如果你说经纬度那就是唯一的地址，




毕村内富

OB和FC/FB的临时变量的存储区域是一样的，你得到MB30为0的结果应该是你的置位指令有问题，注意如果你是用语句表来写的，应该这样给来写：
SET
S L30.1
之后再用
L LB30
T MB30
这样得到的结果肯定是MB30=2，除非你在中间改变了LB30的结果，或者是你在FC1的外面改变了MB30的结果

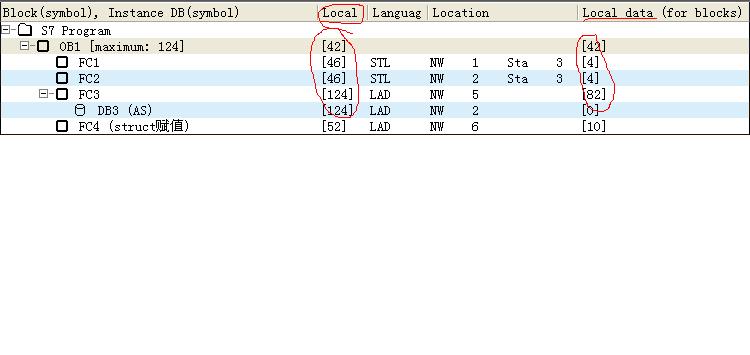

                                                                                                                                                                                                            L的绝对地址都是一样的，但不代表他们是同一变量。他们的真实地址是不同的。LW0是临时变量的起始2个字节，他们对应着OB1中临时变量的前2个内容。而你的#TEMP0要看块在程序OB1中的位置以及它前面的块使用临时变量的个数确定。你可以在参考数据下的程序结构中看到各块使用L的个数。
参见：http://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_id=105989&cid=1029

图片说明：1，1
