[求助-西门子PLC300/400]s7 300 定时器循环输出固定的时间间隔

uqaqgvc

要求 某个条件 从0变1时，定时器开始运行，运行时间到，如果条件还处于1状态， 定时器输出1 输出后，再次从头计数， 就这样一直循环输出。 如果条件从1变0 那么停止定时器。 想了半天不知道怎么弄。 求帮助</p>

晴天雨天

1、可以调用循环中断组织块，例如OB35。设置OB35中断间隔时间，并在OB35中编写要进行的程序。
2、有关OB35等循环中断组织块：
详见《组织块使用说明》下载：
http://218.93.112.166/ec/C23/dl/xxzl/%E7%BB%84%E7%BB%87%E5%9D%97%E4%BD%BF%E7%94%A8%E8%AF%B4%E6%98%8E.pdf




板蓝根

例如你使用的是定时器T1，那就把T1闭点串在你提的“某个条件”之后即可。
这样做的话，你的定时器T1每次都会接通一个周期扫描时间，通过监控程序可能无法判断是否接通，建议你在下一个网络中使用T1开点触发一个累加器观察值是否按你设定的时间定时加1

                                                                                                                                                                                                            1.假设I0.0从0变1时，定时器T101开始运行，运行时间到（1S=500ms+500ms），如果条件（I0.0）还处于1状态，定时器输出M100.0为1（1秒闪烁），再次从头计数，就这样一直循环输出。
本人理解总感觉你这个需求是个脉冲输出信号，我写了一个脉冲输出闪烁程序，看是不是你需要。
2.如果条件I0.0从1变0 ，那么定时器停止。
如果不是楼主所想要的需求，楼主可到技术论坛再发一下，论坛方便互动交流。

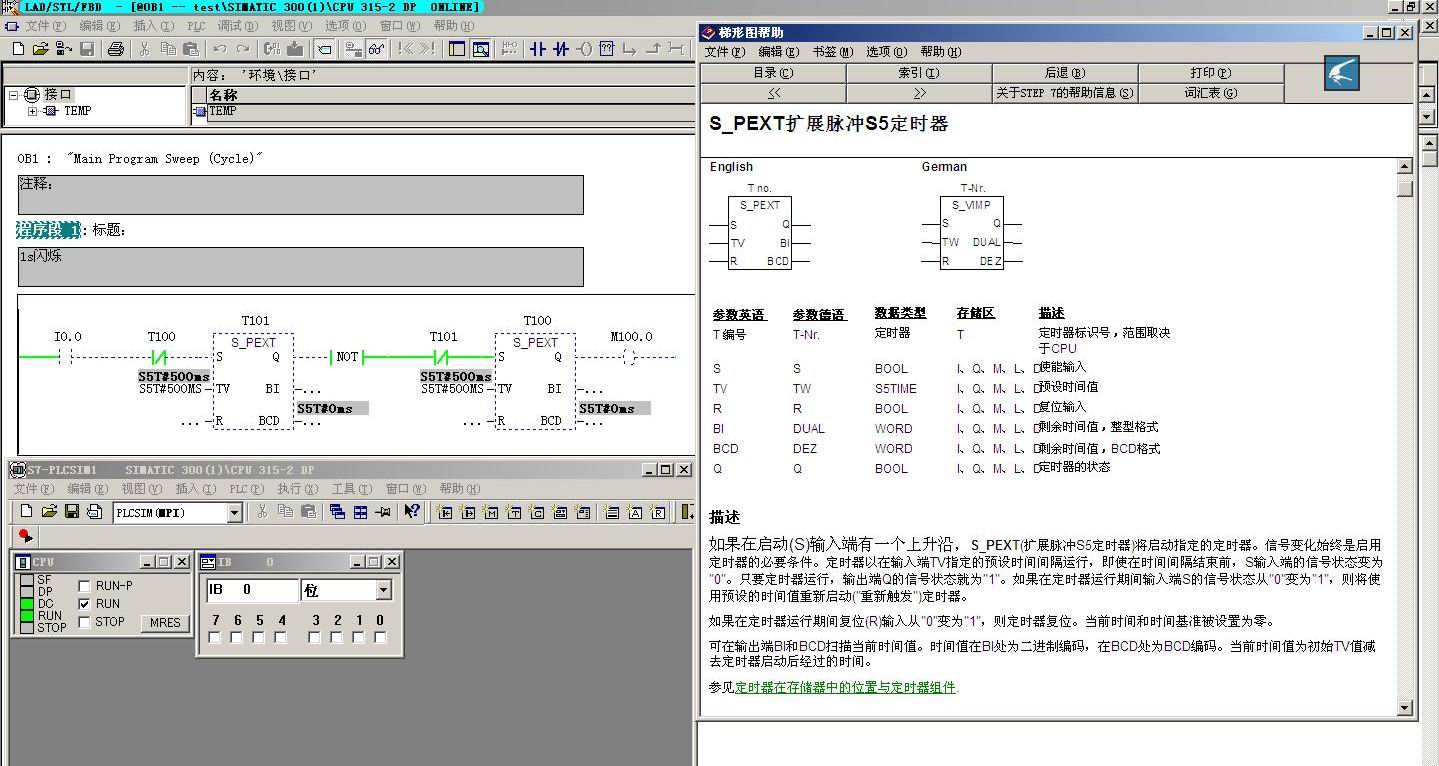

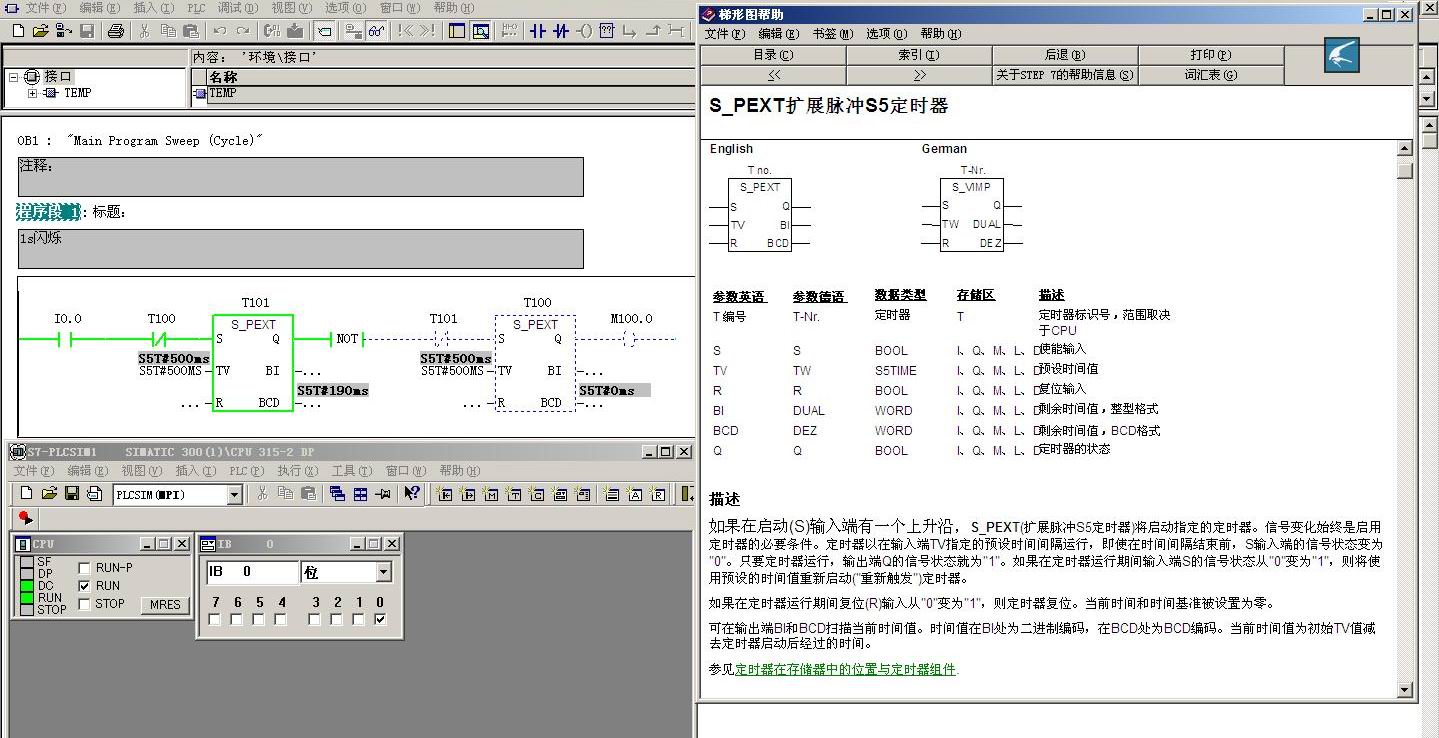

图片说明：1，定时器图2  2，定时器停止  3，定时器图1


                                                                                                                                                                                                            AN    M      0.0
      =     M      0.0
把这两句程序复制到OB35中，在硬件配置里设置OB35的循环时间，例如3000ms，M0.0就会ON 3000ms，OFF 3000ms；在OB1里将这个时钟与启动信号串联起来，再控制输出，就能满足要求了。

                                                                                                                                                                                                            1.假设I0.0从0变1时，定时器T101开始运行，运行时间到（1S=500ms+500ms），如果条件（I0.0）还处于1状态，定时器输出M100.0为1（1秒闪烁），再次从头计数，就这样一直循环输出。
本人理解总感觉你这个需求是个脉冲输出信号，我写了一个脉冲输出闪烁程序，看是不是你需要详见《组织块使用说明》下载：
http://218.93.112.166/ec/C23/dl/xxzl/%E7%BB%84%E7%BB%87%E5%9D%97%E4%BD%BF%E7%94%A8%E8%AF%B4%E6%98%8E.pdf
