[求助-西门子PLC300/400]S7 - 300 因I/O 访问错误导致STOP模式

小小女t

请教老师 313-2DP 3.3版本，下载程序监控错误 因I/O 访问错误导致STOP模式，情况见截图，感谢</p>

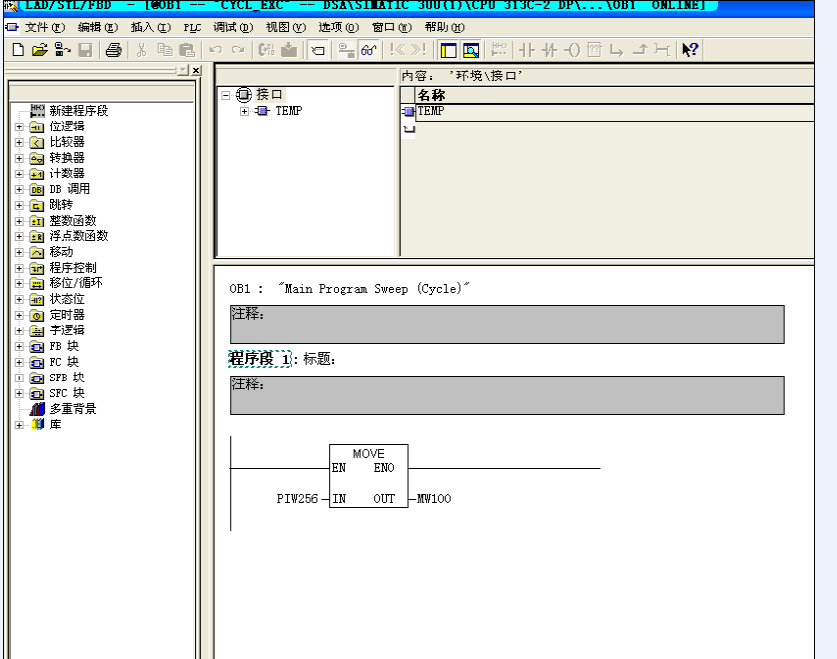

图片说明： 1，截图1 2，截图2 3，截图3

ohvfqcr

1、在截图1你的组态中配置了多个模拟量输如模块。这些模块必须进行参数设定。不然会出现SF指示灯亮，会导致STOP。SM331 SF灯亮表明硬件故障。可能的原因如下：模板所需24VDC电源未正确接入；前连接器未插到位；总线连接器未连好；有硬件中断产生（断线、超限），量程卡所插的方向与HW Config中的设置不符，等等。
2、有关应用SM331必须掌握的设置见：
、<SM331信息集要（更新版）>下载：
http://www.ad.siemens.com.cn/download/searchResult.aspx?searchText= F0220
、详见《S7-300_SM331模拟量输入模板的使用与调试》下载：
http://download.gongkong.com/file/2005/5/17/S7-300_SM331.doc
、SM331_Getting_Started_Teil1_e》下载：
http://ftp.gongkong.com/UploadFile/datum/2008-7/2008072009410900001(SM331_Getting_Started_Teil1_e).pdf
3、在截图1中既然没有DP从站，就不要有PROFIBUS（1）：DP主站那个根线。将这个PROFIBUS（1）：DP主站链接去掉，编译存盘再下载。




小池

点击截图3中的“打开块”按钮，会直接跳转到你出错的地方。
出现这样的错误应该是你的程序中访问了不存在的地址或访问了超出范围的地址。

                                                                                                                                                                                                            首先你可以下载一个OB122，OB85 ,OB86,OB82 到程序里(可以不编程0，这样系统就不会死机。然后检查下你的硬件组态是否与现场的模块一致。

                                                                                                                                                                                                            你这个截图3中的模块信息“打开块”你点击它，系统自动会跳转到报警信息提示的区块。同时，下载OB82/OB85/OB86/OB122到cpu，这样，当此故障出现时，不至于使cpu停机。
