[求助-西门子PLC300/400]关于西门子F-AI模块的接线和配置问题

rmnnphs

6ES73364GE000AB0 现场有两块6AI模块做冗余配置。
CAD接线图见图，现在组态一直报错误，请帮忙检查下！谢谢！！</p>

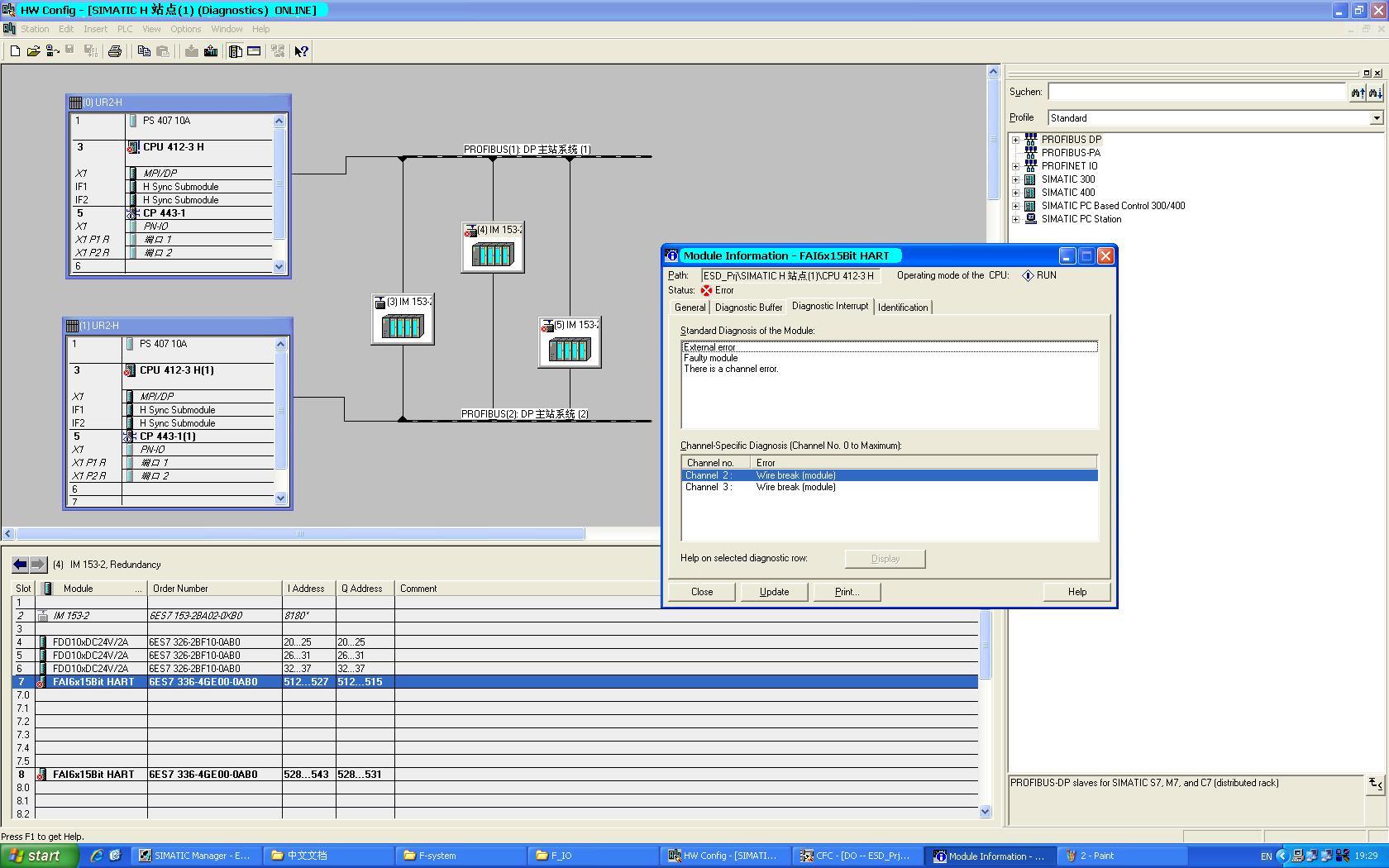

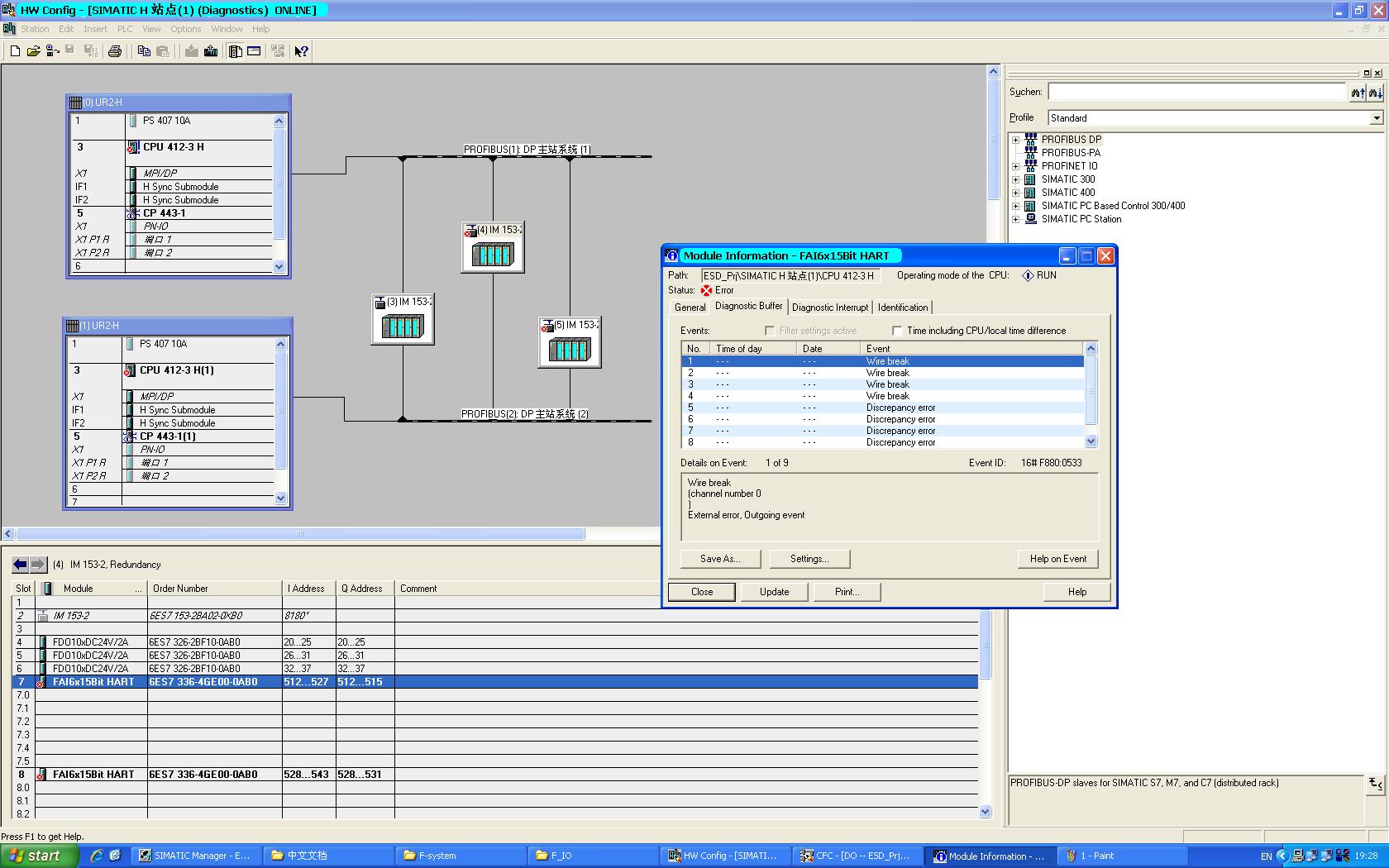

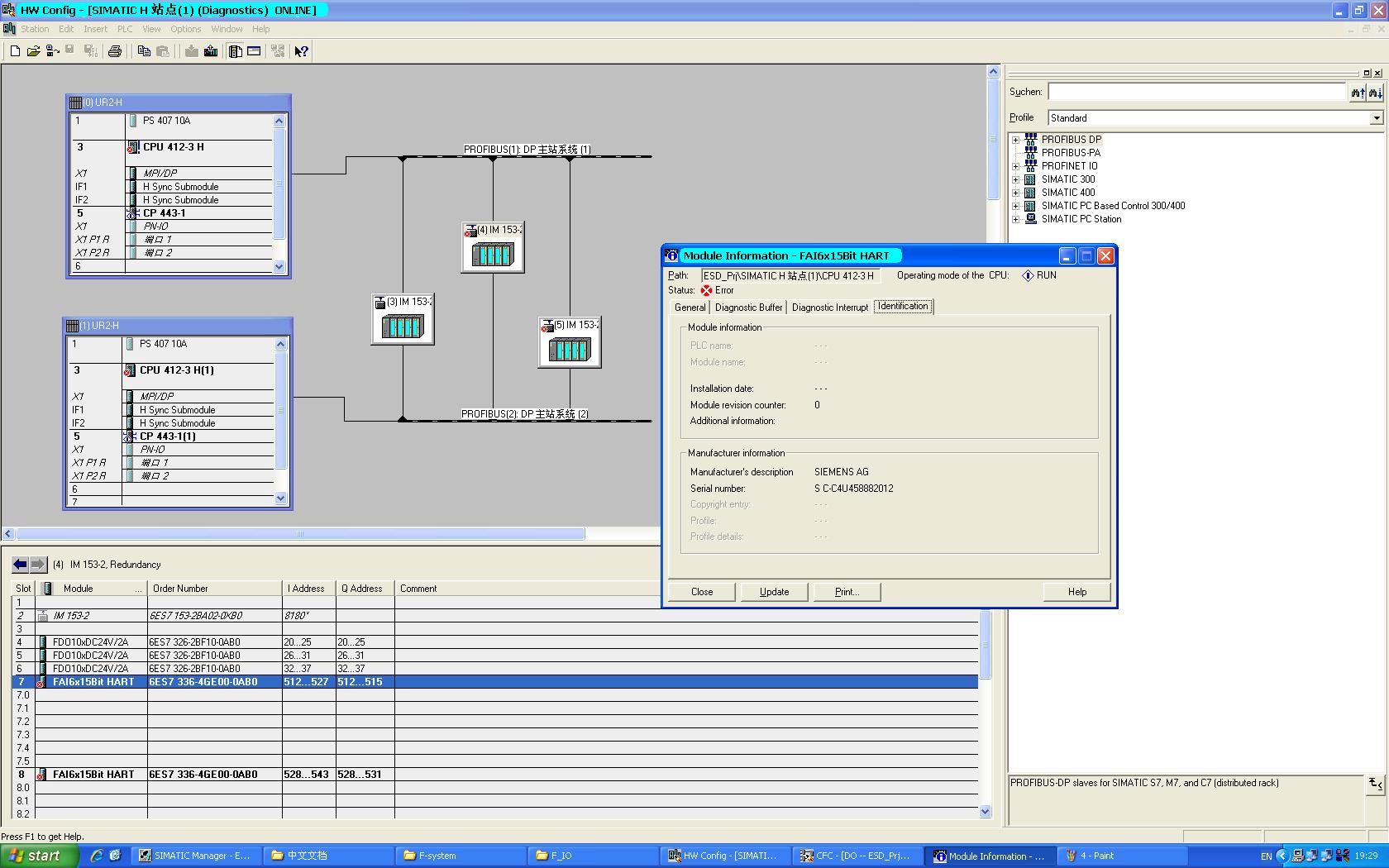

图片说明： 1，在线故障图1 2，在线故障图2 3，在线故障3 4，模块配置 5，CAD接线图 6，在线故障4

乐趣数码论坛

1、F-AI模块是用于西门子安全故障系统的，普通模块可以用子安全故障系统。F系统模块用于普通系统中就失去了安全模块的意义。至于F系统模块用于普通系统中相关问题，请向西门子热线咨询：技术支持与服务热线:4008104288。
2、有关6ES73364GE000AB0接线详见：
http://www.ad.siemens.com.cn/download/docMessage.aspx?ID=1898&loginID=&srno=&sendtime=




uqaqgvc

我认为您这种情况应该分为两步考虑：
第一步：把模块的断线诊断去除，然后下装系统，看看是否还会有错误。如果有错误，可能导致的原因，DP开关的拨码与组态不一致，DP线屏蔽为做好存在较大的干扰。下装OB86看看是否CPU还会停机。
第二步：如果DP拨码，屏蔽均未发现问题。建议把断线诊断打开，查找接线原因。我看了您发的CAD图纸，应该用的是P+F一进两出的安全栅，图纸没有问题。看看您的接线是不是有接触不良或接错的地方，因为在您的系统里的故障提示有Wire Break，这是断线诊断，有可能会是配线问题。
