[求助-西门子PLC300/400]ob10的使用仿真问题

lipingrd

我看到一个文档叫作“OB组织块的使用方法”，在讲到OB10,它讲到以cpu315-2dp为例，双击CPU 315-2DP，选择Time-of-Day Interrupts 选项，选中Active,同时设置Execution 选项，本例选择Every minute，我设置start date为03.11.14，time of day 为00：00，保存编译。插入OB10,编程如下
NetWork1:
L MW 0
L 1
+I
T MW 0
NOP 0
下载仿真。
然后用vat-1监视运行情况，仿真现象不是资料中所说的每分钟加1，而是迅速变化的正负数。
这是什么原因，是我有的地方设置错误了么</p>
        问题补充：
仿真程序是基于WINDOWS系统，WINDOWS系统要处理自己系统的许多后台任务，对于仿真PLC的实时时钟是不能够完全仿真的。见：
《S7-PLCSIM 和一个“真实的”自动化控制系统有哪些不同？》下载：
https://www.ad.siemens.com.cn/download/docMessage.aspx?Id=757
采纳为最佳答案


回答者： 阿鸣- 元老 第16级 2014-03-11 18:12:06
我看了这篇文档没写不能仿真时钟啊

UKBNCKPv

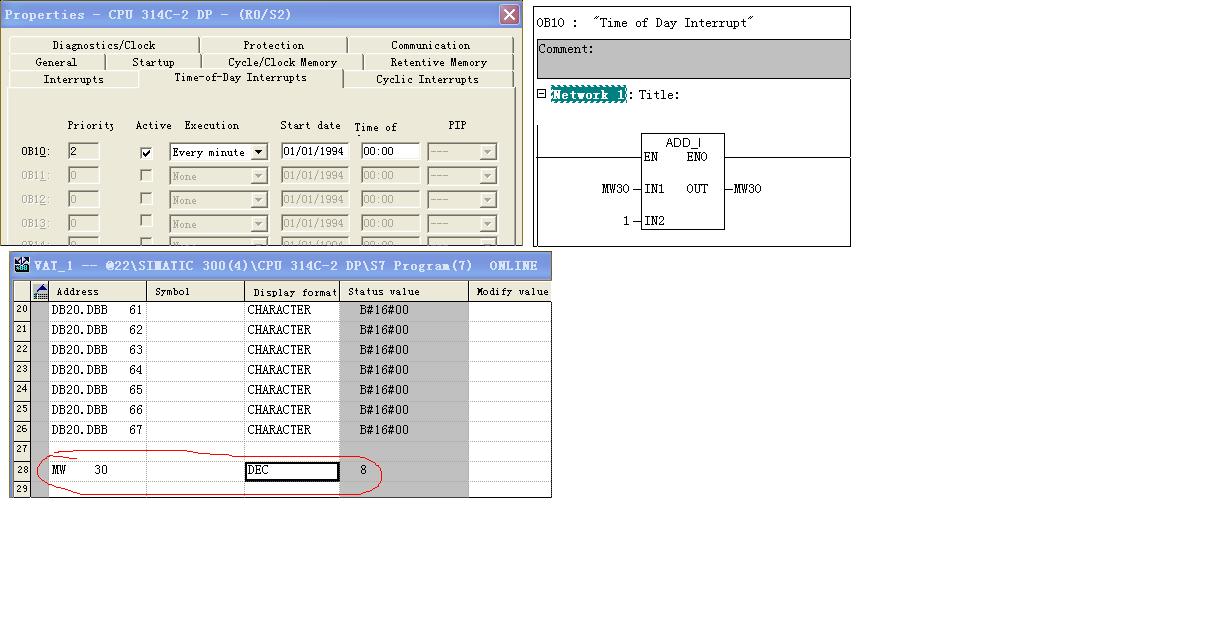

我试了一下没问题的。检查一下你的程序中是否有其他地方使用了MW 0或对其赋值。

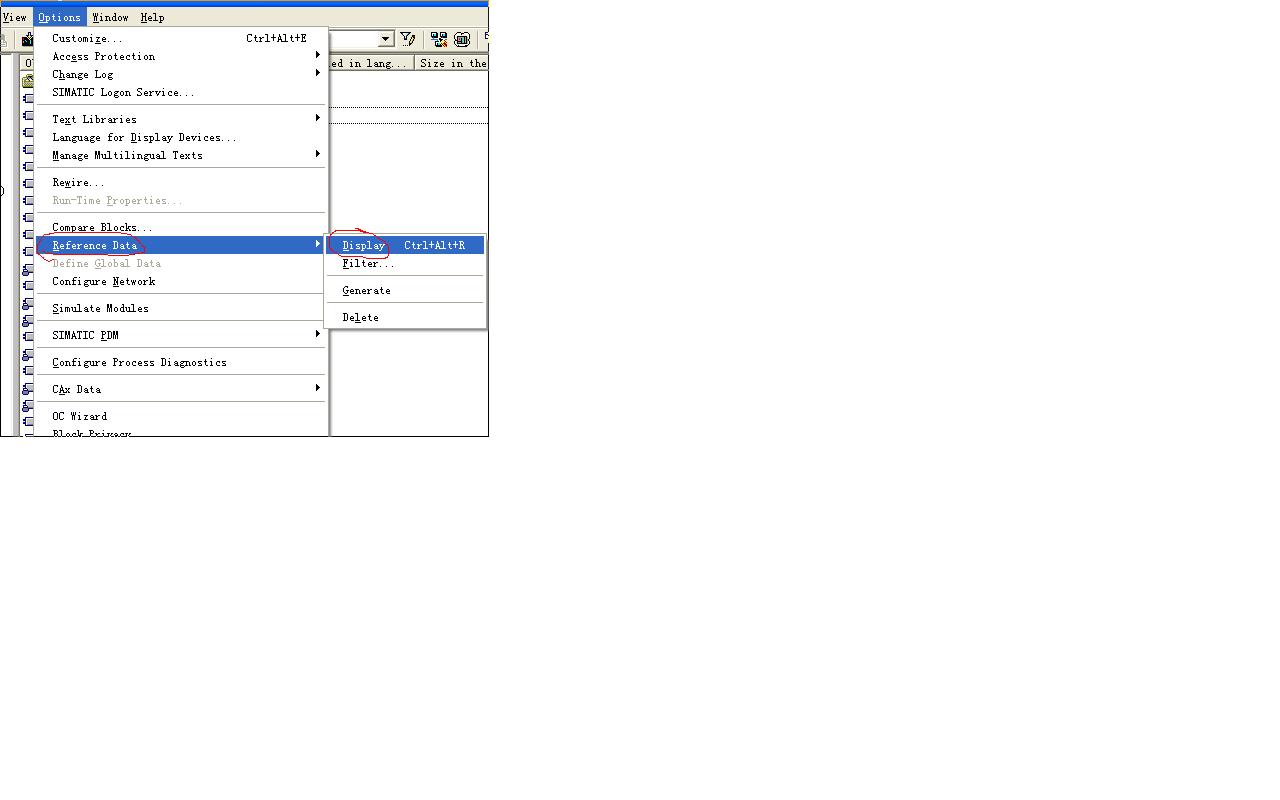

使用参考数据功能下的分配列表查看一下MW 0的使用情况。

图片说明：1，1  2，2





kenawcl

仿真程序是基于WINDOWS系统，WINDOWS系统要处理自己系统的许多后台任务，对于仿真PLC的实时时钟是不能够完全仿真的。见：
《S7-PLCSIM 和一个“真实的”自动化控制系统有哪些不同？》下载：
https://www.ad.siemens.com.cn/download/docMessage.aspx?Id=757

                                                                                                                                                                                                            仿真程序是基于WINDOWS系统，WINDOWS系统要处理自己系统的许多后台任务，对于仿真PLC的实时时钟是不能够完全仿真的。见：
《S7-PLCSIM 和一个“真实的”自动化控制系统有哪些不同？》下载：
https://www.ad.siemens.com.cn/download/docMessage.aspx?Id=757
