[求助-西门子PLC300/400]cpU 315 2EH14-0AB0 的通讯问题

luxiabao

现在CPU315 2EH14-0AB0的DP通讯口给从站使用中，我想问下的是除了用网络通讯外，我用编程电线可以用这个DP口在线监测吗？（这个DP头背部有9针扣没有使用），选择DP通讯怎样设置呀？</p>
        问题补充：
我需要在2图中的地方写上DP地址等于2吗？

图片说明： 1，1 2，2

gaibar_dd

这是带编程口的DP接头。
转帖：
用DP进行通讯：
首先你要用MPI口下载一次，能够通讯了才能更改称其他的口下载程序。
即首先你的CPU上具备MPI和DP口，把第一次组态好的硬件设置用MPI口进行下载，在硬件组态里面需要把DP的设置一下（波特率可以设置到1.5M，不挂其他DP设备也没有关系），那么以后就可以使用profibus进行下载监控了，但你的电脑里面的PG/PC需要改成DP了。




feizi

我用编程电线可以用这个DP口在线监测吗？（这个DP头背部有9针扣没有使用），选择DP通讯怎样设置呀？
这是带编程口的DP接头。
转帖：
用DP进行通讯：
首先你要用MPI口下载一次，能够通讯了才能更改称其他的口下载程序。
即首先你的CPU上具备MPI和DP口，把第一次组态好的硬件设置用MPI口进行下载，在硬件组态里面需要把DP的设置一下（波特率可以设置到1.5M，不挂其他DP设备也没有关系），那么以后就可以使用profibus进行下载监控了，但你的电脑里面的PG/PC需要改成DP了。

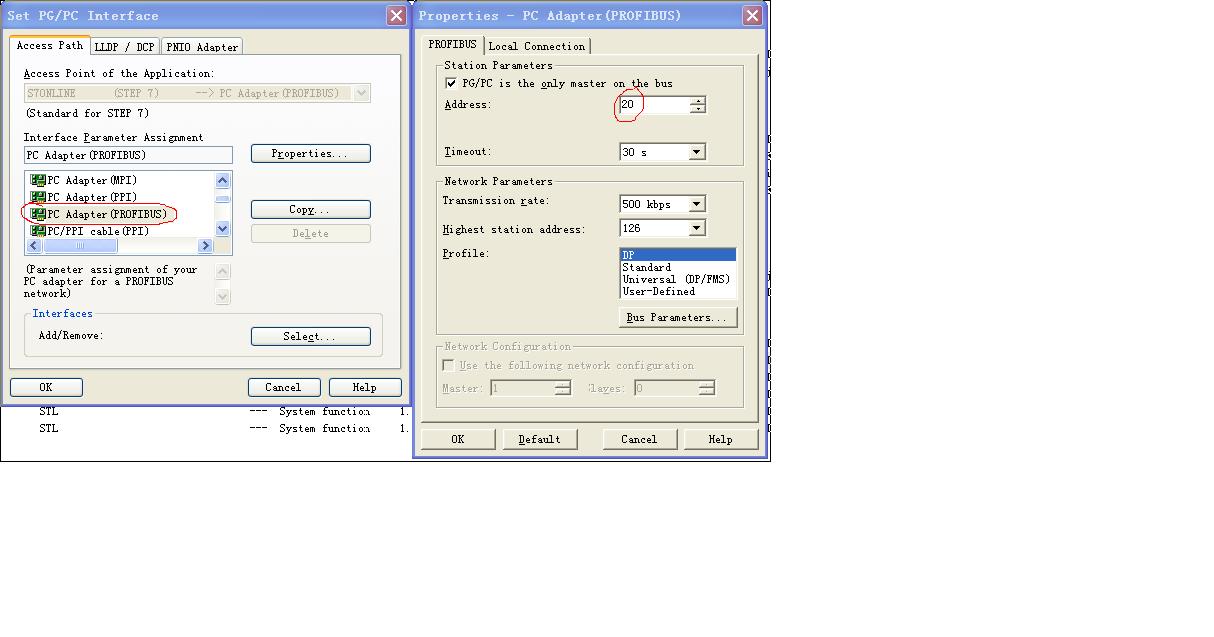

                                                                                                                                                                                                            把你的通讯线插到这个DP头背部9针口上，在PG/PC中设置一下即可，见附图。
注意：DP地址不能有重复的。

图片说明：1，1


                                                                                                                                                                                                            选择带编程口的DP头，编程电缆插在DP头的编程口上，前提是已经分配给PLC DP地址
