[求助-西门子PLC300/400] cpu315-dp/pn和分布式io模块无法连接

vgocaxg

CPU 315-2 PN/DP和两个IM151-3PN通过子网连接，但在模拟时下载程序后，转到RUN模式，在线时报下位组件出错，即IO模块无法连接，cpu机架带一个8DI/8DO模块，分布式IO也带有DI和DO通道，地址不冲突而且是连续的，试问IO站无法连接是什么原因？</p>

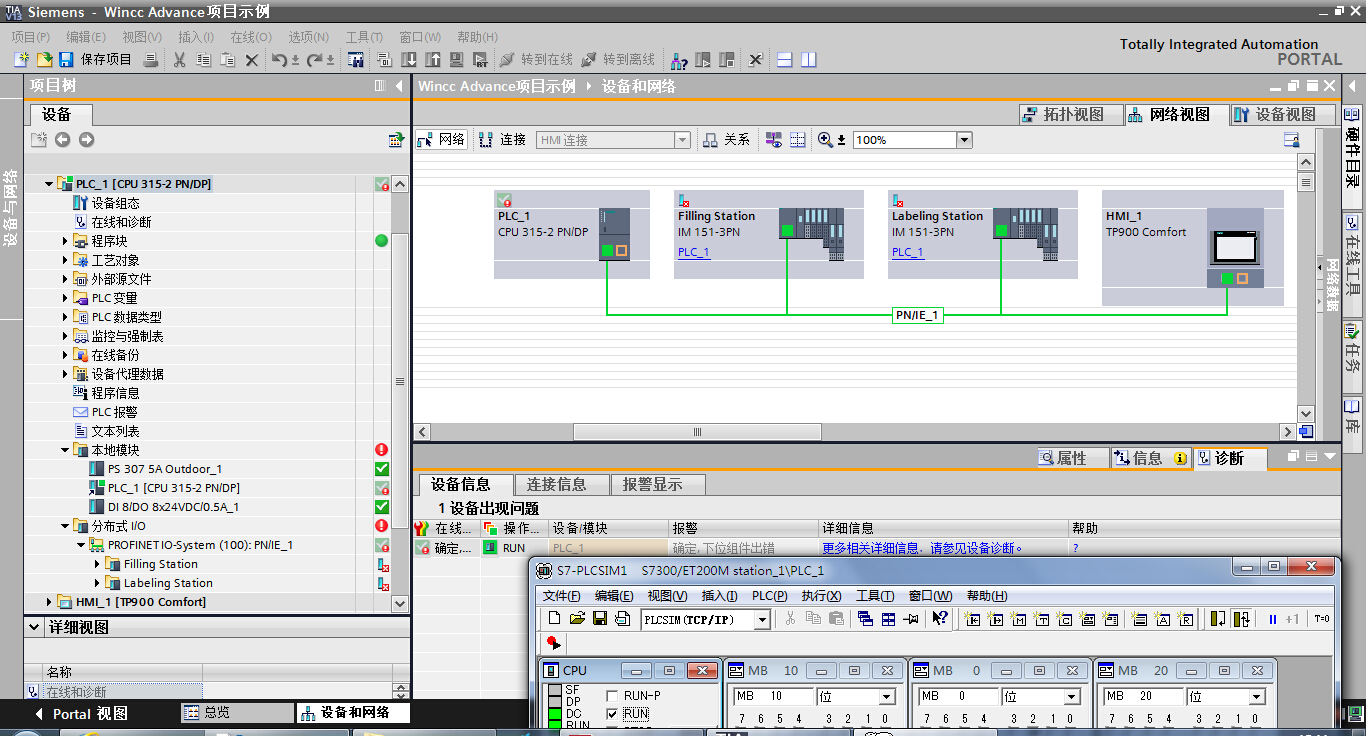

图片说明： 1，报错视图 2，诊断缓冲区

euiuxsw

前提是确认你组态的正确性！
那就是S7-PLCSIM软件引起错误的原因！
真正在实际应用中不会出错的！
仿真出错的原因如下：
真实的S7-300系列CPU是自动配置I/O的，一旦模板插入到机架中，CPU可以自动识别。在S7-PLCSIM中，模拟CPU不能复制自动配置特性。如果要从自动配置了I/O的S7-300CPU中，程序下载到S7-PLCSIM，系统数据不包括I/O配置。如果在S7-300的程序中使用了S7-PLCSIM，为了使CPU识别可支持的I/O模板，首先要下载硬件配置。
要下载硬件配置到S7-PLCSIM，首先要创建一个项目，然后将硬件配置复制到这个项目中，再下载硬件配置到S7-PLCSIM中，之后才能下载程序块到S7-PLCSIM。




sm0769t

那两个IM151-3PN的IP地址通过PC能ping通吗？Device name检查了吗？
在PN总线上鼠标右键，选择“分配设备名称”，名称正确，IM153-3PN才能获取IP，最后才能正常通信。
