[求助-西门子触摸屏] 怎么用组态软件wincc 2008设置电机每小时启 ...

zruLsWqE

大家好 我要限制一个电机每小时启动次数不超过6次 要怎么弄 用plc s7-200或wincc 2008都行 用哪个工具 最好详细点 谢谢了</p>
        问题补充：
报警加不允许启动

图片说明： 1，无

晴天雨天

你这个问题可以这样来做，首先是做一个1小时时间定时器（每小时清零），然后用这个定时器标志位控制电机启动（上升沿触发）次数（计数器），设置次数为6次。将这个计数器做比较运算，当等于6次时，激活一个6次启/停的标志位，串联在这个电机控制回路中。
这样的控制如果1小时中启动次数到达6次时，需要等待1小时的时间到达才允许启动。当然也可以做成其它的控制方法，这个取决于你实际想要的控制目的。
由于200定时器最大定时时间不足1小时（100毫秒、3276.7秒、T5-T31, T69-T95），就采用SM0.5加3600次计数替代1小时的定时器。
编程问题回复：
关于报警有几种做法：
1）当1小时内启动次数达到6次，启动报警指示器。

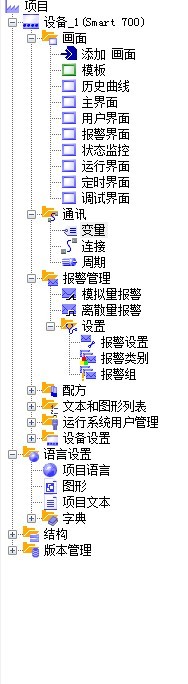

2）当1小时内启动次数达到6次，激活HMI（触摸屏报警信息，在文本项目中编辑文字“1小时内启动次数达到6次的提示性文字”。
不允许启动就是用这个次数比较6次后的结果标志位串联在你这个电机的启动回路中。









                                                                                             LD     SM0.0
AW>=   C0, 6
=      六次计数到达标志位:M0.0
LD     I0.0
O      电机:Q0.0
AN     I0.1
AN     六次计数到达标志位:M0.0
=      电机:Q0.0

urUpRstH

如果达到了6次你要怎么处理呢？报警还是不允许启动？直接plc用电机启动的上升沿做计数，每小时清零，如果当前计数大于等于6则报警或者不允许启动。

Ong

PLC实现
