西门子300安全模块如何使用和接线？

cexgshg

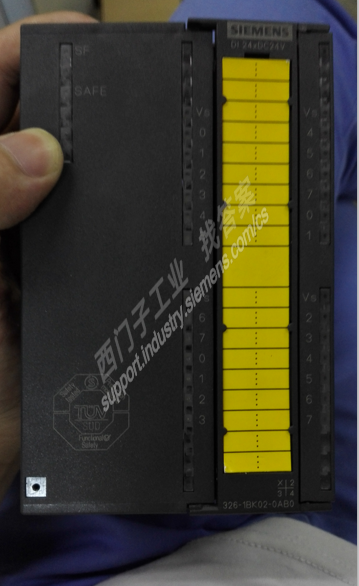

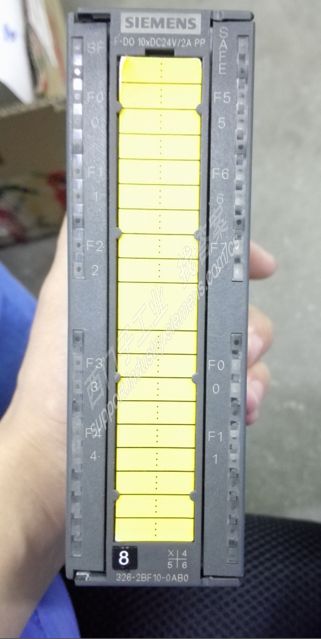

西门子300安全模块挂在315f后面，一个安全输入一个安全输出，求接线图，和使用原理。谢谢


图片说明：

gmRFGTgf

安全型模块的接线与普通模块的接线是一样的，只不过安全模块的编程和访问需要使用S7 Distributed Safety软件包
故障安全信号模块操作手册
https://support.industry.siemens.com/cs/document/19026151/simatic-%E8%87%AA%E5%8A%A8%E5%8C%96%E7%B3%BB%E7%BB%9F-s7-300-et-200m-%E5%88%86%E5%B8%83%E5%BC%8F-i-o-%E7%AB%99-%E6%95%85%E9%9A%9C%E5%AE%89%E5%85%A8%E4%BF%A1%E5%8F%B7%E6%A8%A1%E5%9D%97?dti=0&lc=zh-CN

S7 Distributed Safety — 组态和编程
https://support.industry.siemens.com/cs/document/22099875/simatic-%E5%B7%A5%E4%B8%9A%E8%BD%AF%E4%BB%B6-s7-distributed-safety-%E2%80%94-%E7%BB%84%E6%80%81%E5%92%8C%E7%BC%96%E7%A8%8B?dti=0&lc=zh-CN

hardcoolwind

真是太谢谢了

volcanol

gmRFGTgf 发表于 2017-7-22 14:04
安全型模块的接线与普通模块的接线是一样的，只不过安全模块的编程和访问需要使用S7 Distributed Safety软件 ...

不知道你说的接线是一样的是什么意思？
但是据我所知，输入分为1oo1 和1oo2两种输入方式，接线是不一样的。
